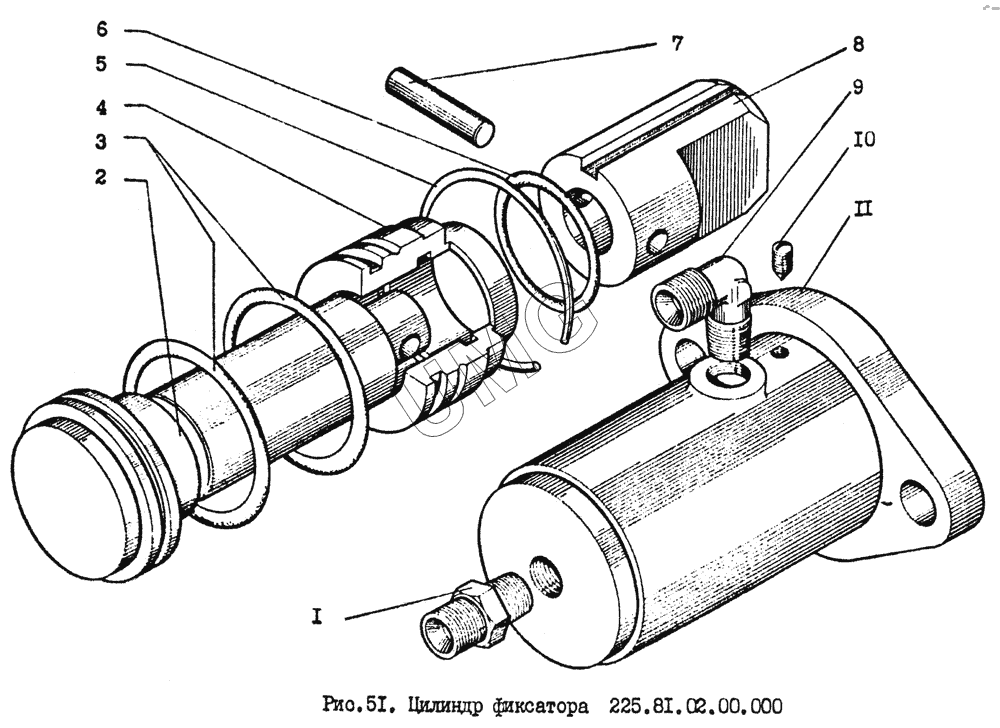

ГС-14.02. Цилиндр фиксатора
1
2
3
4
5
6
7
8
9
10
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 08711074 | Штуцер | |
| 2 | 225810200001 | Шток - поршень | |
| 3 | 97040061 | Кольцо 070-080 | |
| 4 | 225810200002 | Втулка | |
| 5 | 08150008 | Кольцо | |
| 6 | 97040068 | Кольцо 050x060-58-2-2 | |
| 7 | 99701158 | Штифт 12h8х55 | |
| 8 | 225810200003 | Фиксатор | |
| 9 | 08730051 | Угольник | |
| 10 | 99301064 | Винт М8х12 | |
| 11 | 225810201000 | Гильза в сборе |
