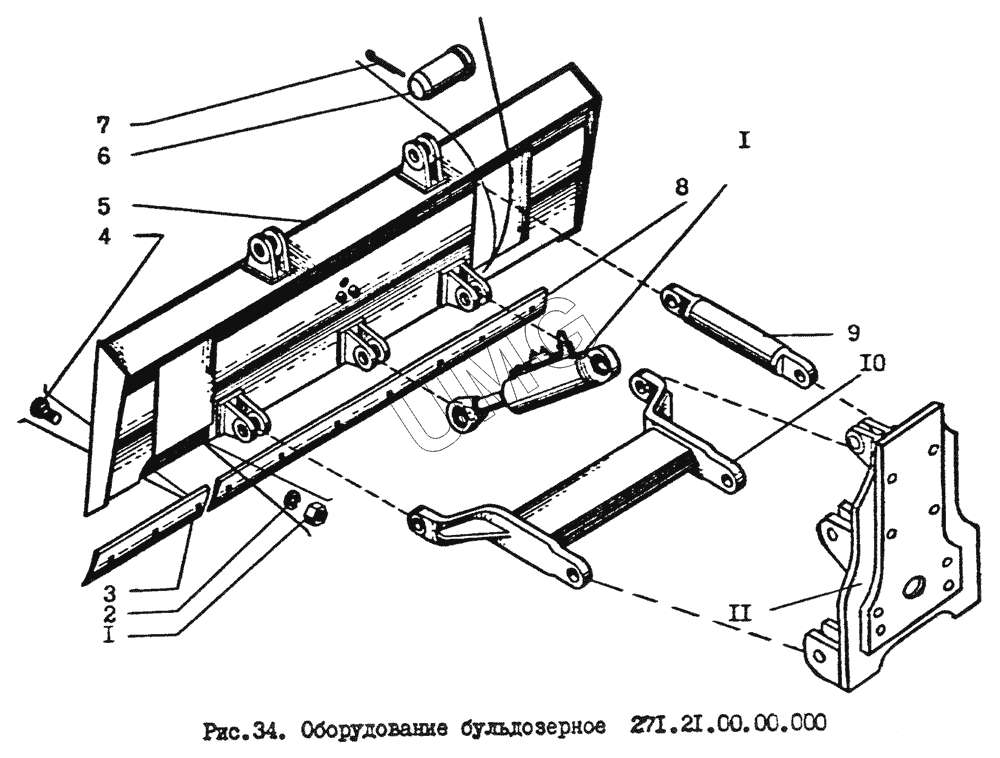

ГС-14.02. Бульдозерное оборудование
1
2
3
4
5
6
8
9
10
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 99401326 | Гайка М16 | |
| 2 | 99502052 | Шайба 16.65 Г | |
| 3 | 225210000008 | Нож | |
| 4 | 225070400001-02 | Болт | |
| 5 | 240211100000 | Отвал бульдозера | |
| 6 | 08041088-02 | Ось | |
| 8 | 225070400005 | Нож ЖР01-180х12х1820 | |
| 9 | 225211200000 | Тяга | |
| 10 | 253211000000 | Рамка | |
| 11 | 253210100000 | Опора |
