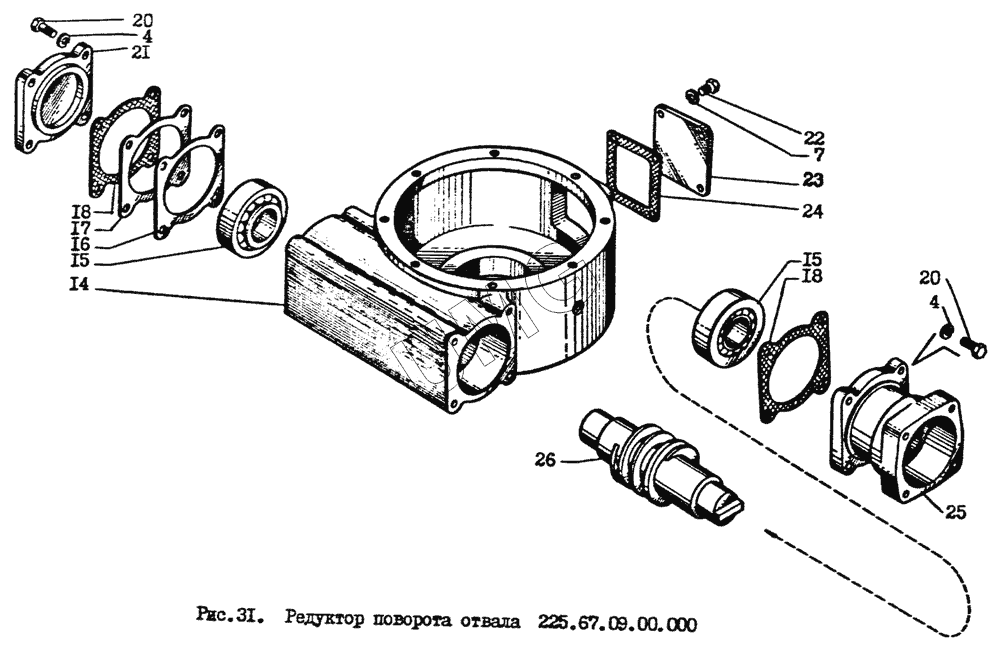

ГС-14.02. Редуктор поворота отвала
7
14
15
15
16
17
18
18
20
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 7 | 99502050 | Шайба 10.65Г | |
| 14 | 225670900001 | Корпус | |
| 15 | 46241327485 | Подшипник 7611К1 | |
| 16 | 225070500016 | Прокладка | |
| 17 | 225070500016-01 | Прокладка | |
| 18 | 225070500014 | Прокладка | |
| 19 | 9704069 | Кольцо | |
| 20 | 99109121 | Болт М12х40 | |
| 21 | 225670900004 | Крышка | |
| 22 | 99109051 | Болт М10x25 | |
| 23 | 225070500013 | Крышка | |
| 24 | 225070500015 | Прокладка | |
| 25 | 225070500002 | Переходник | |
| 26 | 225670200001 | Вал-червяк |
