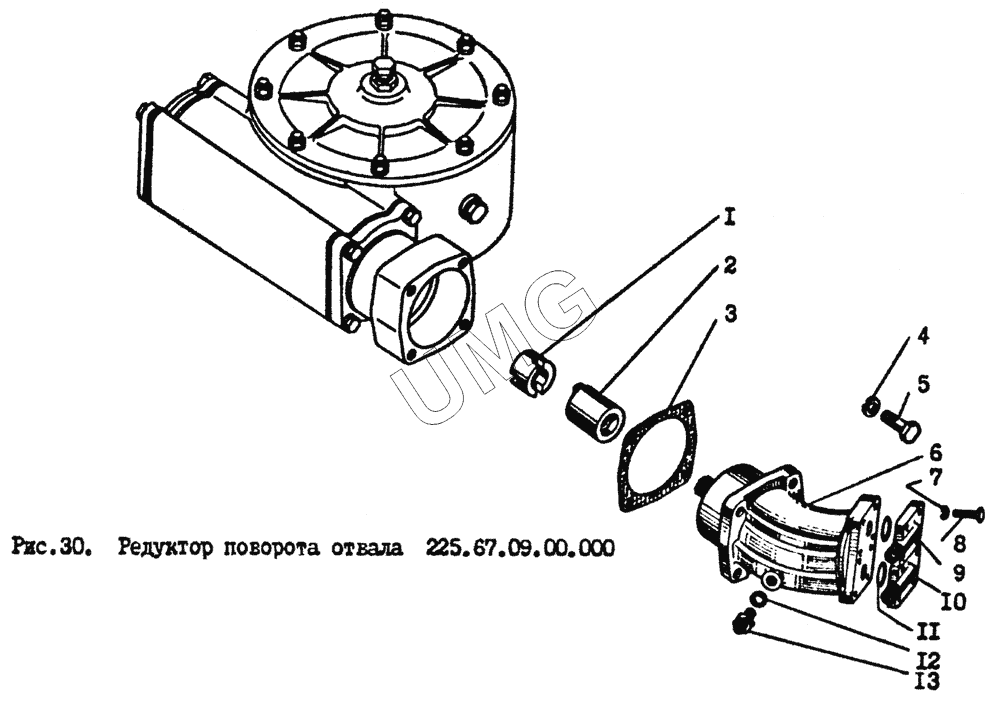

ГС-14.02. Редуктор поворота отвала
1
2
3
5
6
7
8
9
10
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 225070000029 | Втулка | |
| 2 | 225070000027 | Втулка | |
| 3 | 200070000016 | Прокладка | |
| 5 | 99109123 | Болт М12х50 | |
| 6 | 4142419171 | Гидромотор 310.3.56.00 | |
| 7 | 99502050 | Шайба 10.65Г | |
| 8 | 99109053 | Болт М10х50 | |
| 9 | 08680001-27 | Патрубок | |
| 10 | 08680001-33 | Патрубок | |
| 11 | 97040051 | Кольцо 036-042 | |
| 12 | 99513007 | Прокладка 18 М3 | |
| 13 | 253050100001 | Штуцер |
