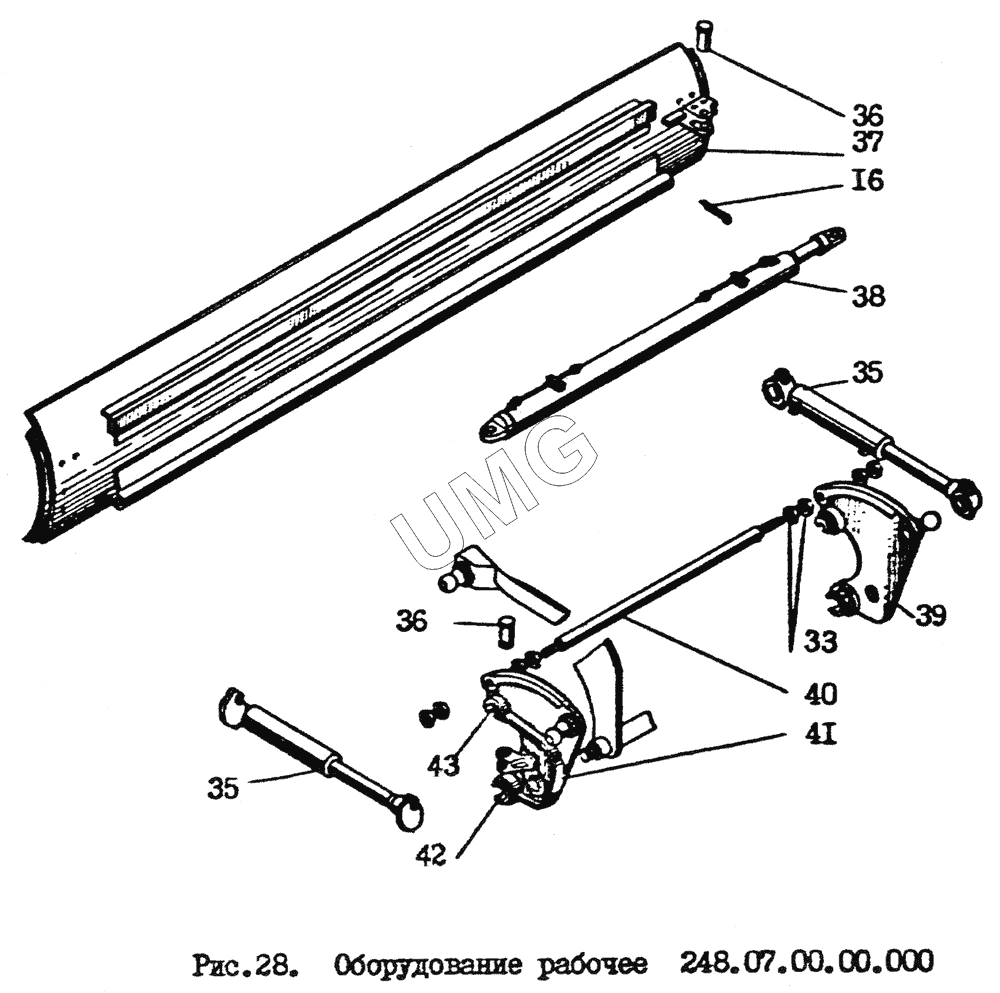

ГС-14.02. Рабочее оборудование
16
33
35
35
36
36
37
38
39
40
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 16 | 99601170 | Шплинт 4x40 | |
| 33 | 225070000035 | Гайка | |
| 35 | 225071600000 | Гидроцилиндр | |
| 36 | 08041067 | Палец | |
| 37 | 225071400000 | Нож-отвал | |
| 38 | 225070600000 | Гидроцилиндр | |
| 39 | 248070100000 | Кронштейн | |
| 40 | 225070000033 | Стяжка | |
| 41 | 248070100000-01 | Кронштейн | |
| 42 | 248070100001 | Вкладыш | |
| 43 | 225071300001 | Вкладыш |
