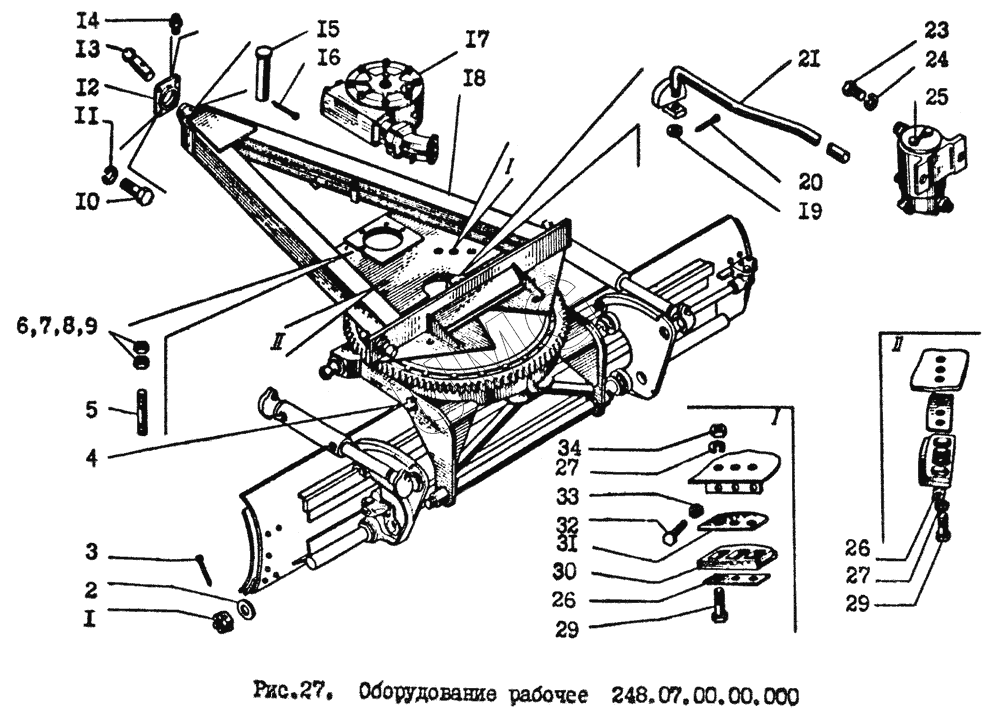

ГС-14.02. Рабочее оборудование
1
2
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
23
24
25
26
26
27
27
29
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 08202040 или 08202041 | Гайка | |
| 2 | 225070000012 | Шайба | |
| 4 | 225070000034 | Прижим | |
| 5 | 225670000006 | Шпилька | |
| 6 | 08202056 | Гайка | |
| 7 | 99502053 | Шайба 20.65Г | |
| 8 | 99503108 | Шайба С 20 02 | |
| 9 | 225670000007 | Втулка конусная | |
| 10 | 99109242 | Балт М20х60 | |
| 11 | 99502053 | Шайба 20.65Г | |
| 12 | 225070000019 | Крышка | |
| 13 | 225670000001 | Штырь шаровой | |
| 14 | 4158740101 | Масленка 1.3 | |
| 15 | 225670000002-01 | Ось | |
| 16 | 99601170 | Шплинт 4x40 | |
| 17 | 225670900000 | Редуктор | |
| 18 | 225671000000 | Рама тяговая | |
| 19 | 99503121 | Шайба 12 | |
| 20 | 99601164 | Шплинт 3.2x25 | |
| 21 | 225070000007 | Водило | |
| 23 | 99109194 | Болт М16х30 | |
| 24 | 99502052 | Шайба 16.65 Г | |
| 25 | 225670600000 | Шарнир гидравлический | |
| 26 | 225070000041 | Планка | |
| 27 | 99502056 | Шайба 24.65Г | |
| 29 | 225070000037 | Болт | |
| 30 | 225070000031 | Плита | |
| 31 | 225070000039 | Прокладка | |
| 32 | 225070000030 | Болт | |
| 33 | 225070000035 | Гайка | |
| 34 | 99409027 | Гайка М24х2 |
