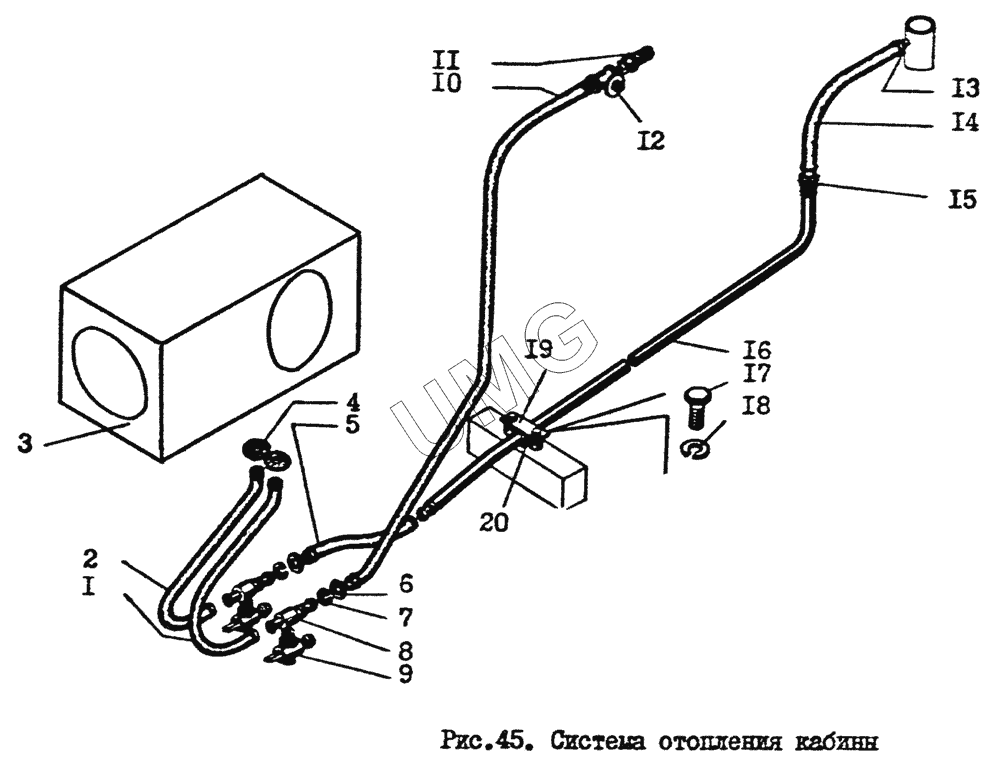

ГС-14.02. Система отопления кабины
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 246510000005 | Рукав 18x27 L=1550 | |
| 2 | 248510000006 | Рукав 18x27 L=1700 | |
| 3 | 376009312 | Отопитель ОТ-2-У2-24-08 | |
| 4 | 08609909-02 | Втулка | |
| 5 | 248510000008 | Рукав 20x29 L=350 | |
| 6 | 99402184 | Гайка М30х2 | |
| 7 | 99502057 | Шайба 30.65Г | |
| 8 | 248310003000 | Кран | |
| 9 | 450254 | Кран сливной 130-1015370 | |
| 10 | 248510000004 | Рукав 20x29 L=1400 | |
| 11 | 271310000001-85 | Угольник | |
| 12 | ДУ-20(13733015-020) | Кран конусный ДУ-20(13733015-020) | |
| 13 | 248510000001 | Ниппель | |
| 14 | 271410000001 | Рукав 20x29 L=400 | |
| 15 | 225310700000 | Хомут | |
| 16 | 248410100000 | Труба | |
| 17 | Болт М8х30 | Болт М8х30 | |
| 18 | Шайба 8 65Г | Шайба 8 65Г | |
| 19 | 225310000015 | Планка | |
| 20 | 08601030-05 | Втулка |
