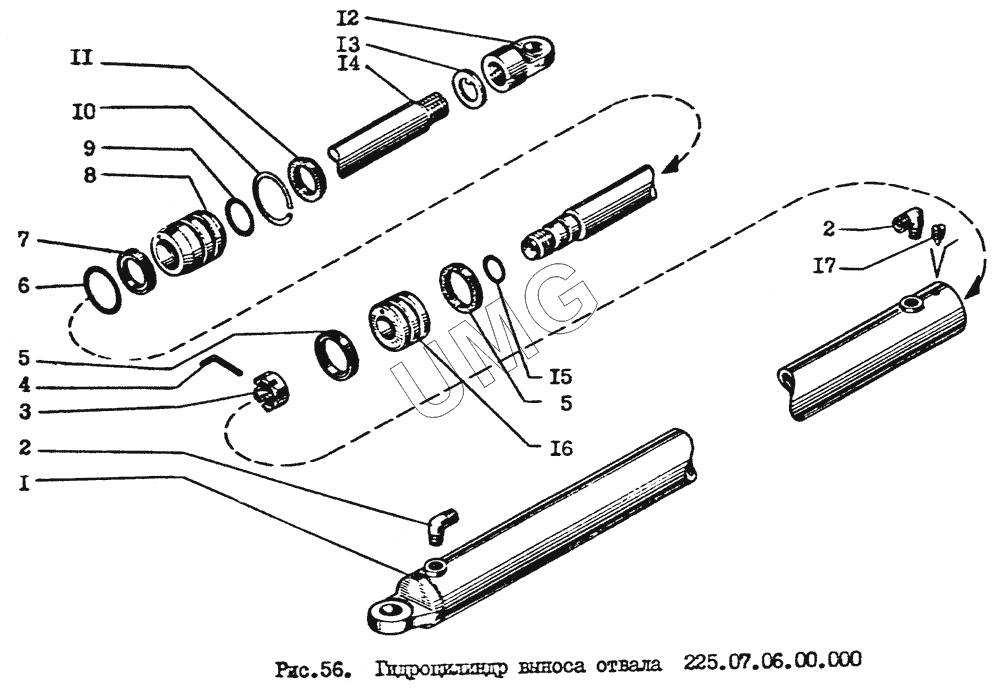

ГС-14.02. Гидроцилиндр выноса отвала
1
2
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 225070601100 | Гильза | |
| 2 | 08730051 | Угольник | |
| 3 | 08202041 | Гайка | |
| 4 | 08210030 | Штифт | |
| 5 | 97060363 | Манжета 80x60 | |
| 6 | 97040061 | Кольцо 070-080 | |
| 7 | 97060362 | Манжета 70x50 | |
| 8 | 08602211 | Втулка | |
| 9 | 97040058 | Кольцо 050-060 | |
| 10 | 08150068 | Кольцо | |
| 11 | 97060177-01 | Грязесъемник 50x70 | |
| 12 | 225070600001 | Проушина | |
| 13 | 08150040 | Шайба | |
| 14 | 225070601001 | Шток | |
| 15 | 97040051 | Кольцо 036-042 | |
| 16 | 04621001 | Поршень | |
| 17 | 99301064 | Винт М8х12 |
