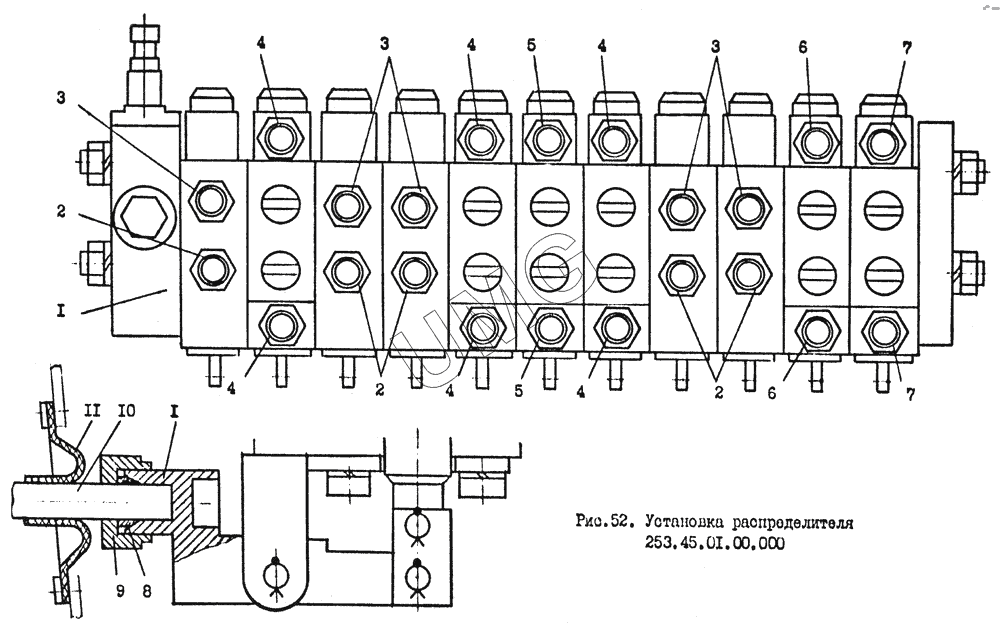

ГС-14.02. Установка гидрораспределителя (11 секций)
1
1
2
2
2
3
3
3
4
4
4
4
4
4
5
5
6
6
7
7
8
9
10
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4112109700 | Гидрораспределитель РМ 12-29 | |
| 2 | 253450101001-01 | Штуцер | |
| 3 | 253450101001 | Штуцер | |
| 4 | 08711188 | Штуцер | |
| 5 | 08771187-01 | Штуцер | |
| 6 | 08771188-01 | Штуцер | |
| 7 | 08711187 | Штуцер | |
| 8 | 253050000020 | Кольцо | |
| 9 | 99420001 | Гайка накидная 3-12 | |
| 10 | 248040600000 | Установка рычагов | |
| 11 | 248040600001 | Уплотнитель |
