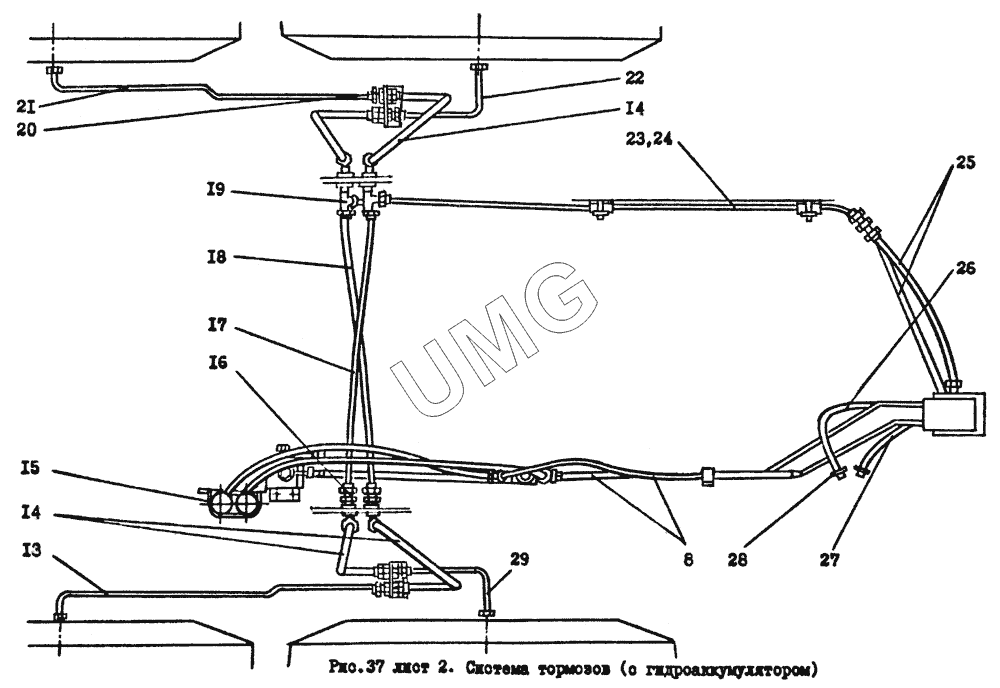

ГС-14.02. Система тормозов (с гидроаккумулятором)
8
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 8 | 4106251650 | Рукав РВД 6x25x1650 М14х1.5 | |
| 13 | 271102100000-02 | Труба | |
| 14 | 4106250650 | Рукав 6x25x650 М14x1. 5 | |
| 15 | 271110000004 | Хомут | |
| 16 | 271110000008 | Штуцер ввертный | |
| 17 | 271102100000-08 | Труба | |
| 18 | 271102100000-09 | Труба | |
| 19 | 271110000002 | Тройник | |
| 20 | 271110000006-01 | Штуцер | |
| 21 | 271102100000-04 | Труба | |
| 22 | 271102100000-05 | Труба | |
| 23 | 271110100000 | Труба | |
| 24 | 271110100000-01 | Труба | |
| 25 | 4106250850 | Рукав РВД6х25х850 М14х1.5 | |
| 26 | 274110000002 | Рукав 12x20-1 6, L=700 | |
| 27 | 274110000001 | Рукав 12x20-1.6, L=500 | |
| 28 | 97662172 | Хомут | |
| 29 | 271102100000-03 | Труба |
