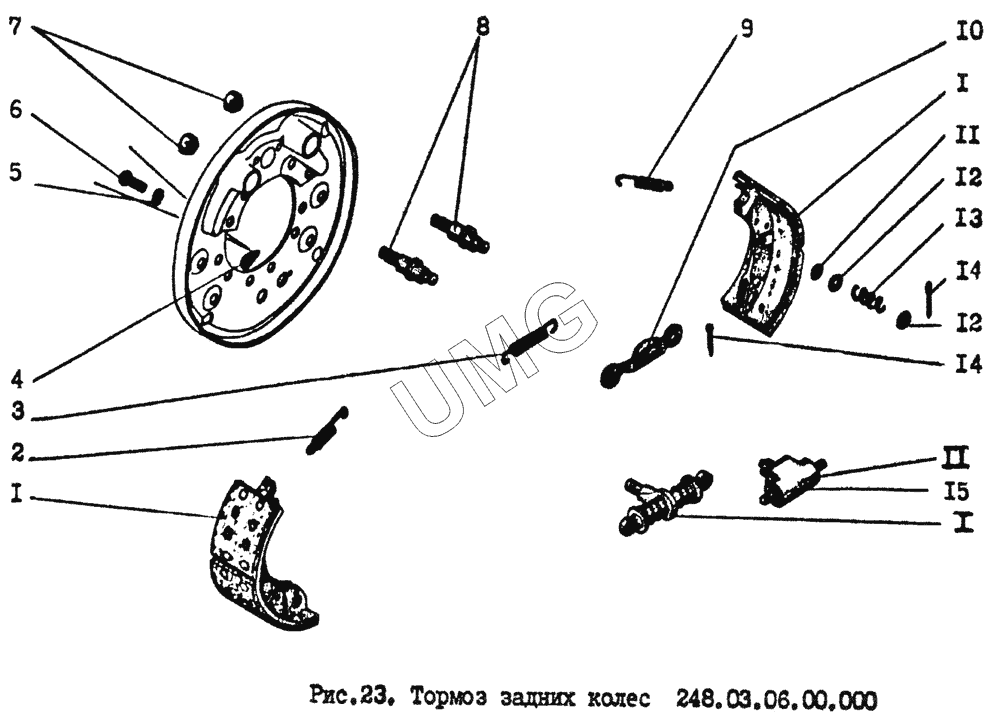

ГС-14.02. Тормоз задних колес
1
1
1
2
3
4
5
6
7
8
9
10
11
11
12
12
13
14
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 225730601100 | Колодка | |
| 2 | 225730601017 | Пружина | |
| 3 | 225730601012 | Пружина | |
| 4 | 225730601022 | Крышка | |
| 5 | 99502029 | Шайба 6 65Г | |
| 6 | 99304128 | Винт М6х10 | |
| 7 | 99402265 | Гайка 2М30х2 | |
| 8 | 248030601020 | Палец | |
| 9 | 225730601013 | Пружина | |
| 10 | 225730601006 | Скоба | |
| 11 | 99503102 | Шайба С8х1.4 | |
| 12 | 225730601011 | Шайба | |
| 13 | 225730601015 | Пружина | |
| 14 | 99601170 | Шплинт 4x40 | |
| 15 | 200030603000 | Цилиндр |
