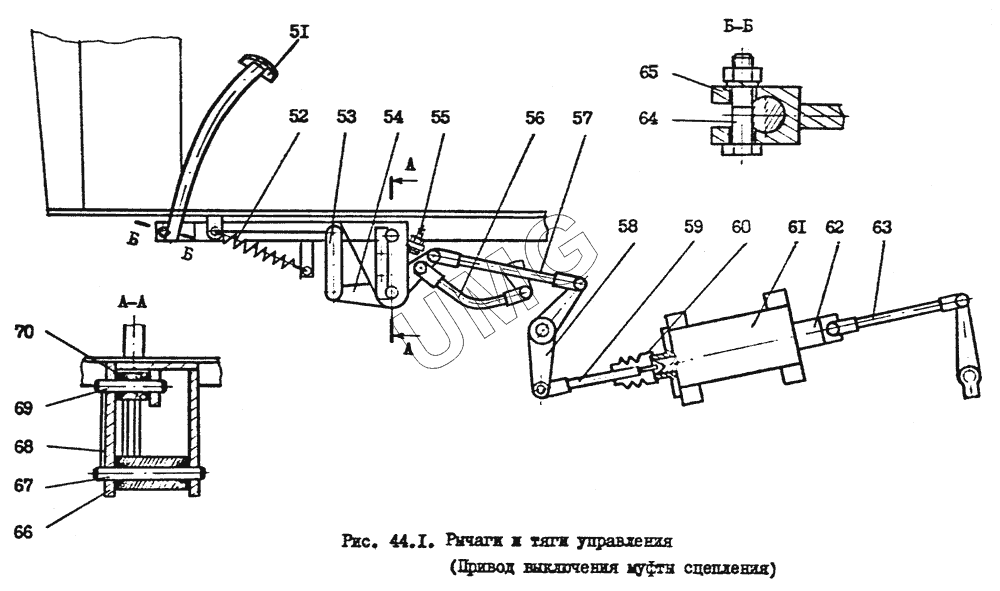

ГС-14.02. Рычаги и тяги управления. (Привод выключения муфты сцепления)
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 51 | 271040205200 | Педаль сцепления | |
| 52 | 225040300003 | Пружина | |
| 53 | 271040205003 | Планка | |
| 54 | 271040205400 | Труба с рычагами | |
| 55 | Болт М10х35 | Болт М10х35 | |
| 56 | 271080000017 | Тяга блокировки передач | |
| 57 | 274080100000 | Тяга | |
| 58 | 271080500000 | Рычаг | |
| 59 | 225051100002 | Толкатель | |
| 60 | 200080000045 | Колпак защитный | |
| 61 | 2000050801000-01 | Гидроусилитель | |
| 62 | 253450200001 | Проушина (вилка) | |
| 63 | 286080000001 | Тяга | |
| 64 | Болт М12x60 | Болт М12x60 | |
| 65 | 271040205300 | Рычаг педали | |
| 66 | 271040205100 | Кронштейн | |
| 67 | 271040205001-01 | Ось | |
| 68 | 271040205002 | Фиксатор | |
| 69 | 271040205001 | Ось | |
| 70 | 08601018 | Втулка |
