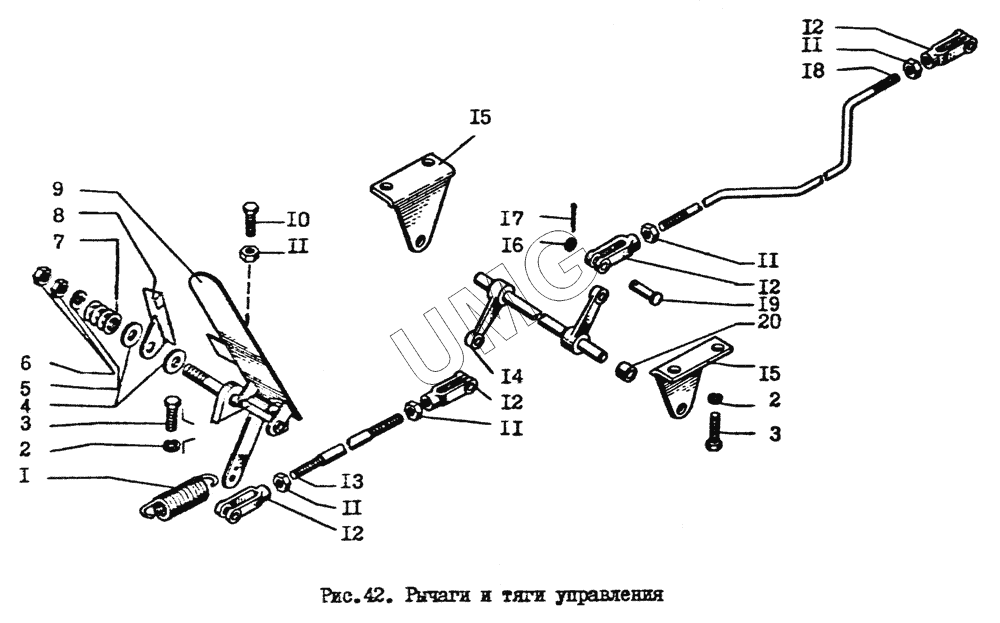

ГС-14.02. Рычаги и тяги управления
1
2
2
3
3
4
5
6
7
8
9
10
11
11
11
11
11
12
12
12
12
13
14
15
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 225040300007 | Пружина | |
| 2 | 99502026 | Шайба 10 65Г | |
| 3 | 99109053 | Болт М10х50 | |
| 4 | 225040307001 | Кольцо фрикционное | |
| 5 | 99503124 | Шайба 12 | |
| 6 | 99401376 | Гайка М12 | |
| 7 | 225040307002 | Пружина | |
| 8 | 225040307700 | Фиксатор | |
| 9 | 271040203000 | Педаль газа | |
| 10 | 99109051 | Болт М10x25 | |
| 11 | 99401374 | Гайка М10 | |
| 12 | 248080000016 | Вилка | |
| 13 | 248080000006 | Тяга | |
| 14 | 248081200000 | Валик | |
| 15 | 225080000002 | Кронштейн | |
| 16 | 99503103 | Шайба 10 | |
| 17 | 99601161 | Шплинт 2x20 | |
| 18 | 225080000008 | Тяга | |
| 19 | 225040300009 | Палец | |
| 20 | 4751347001-01 | Втулка |
