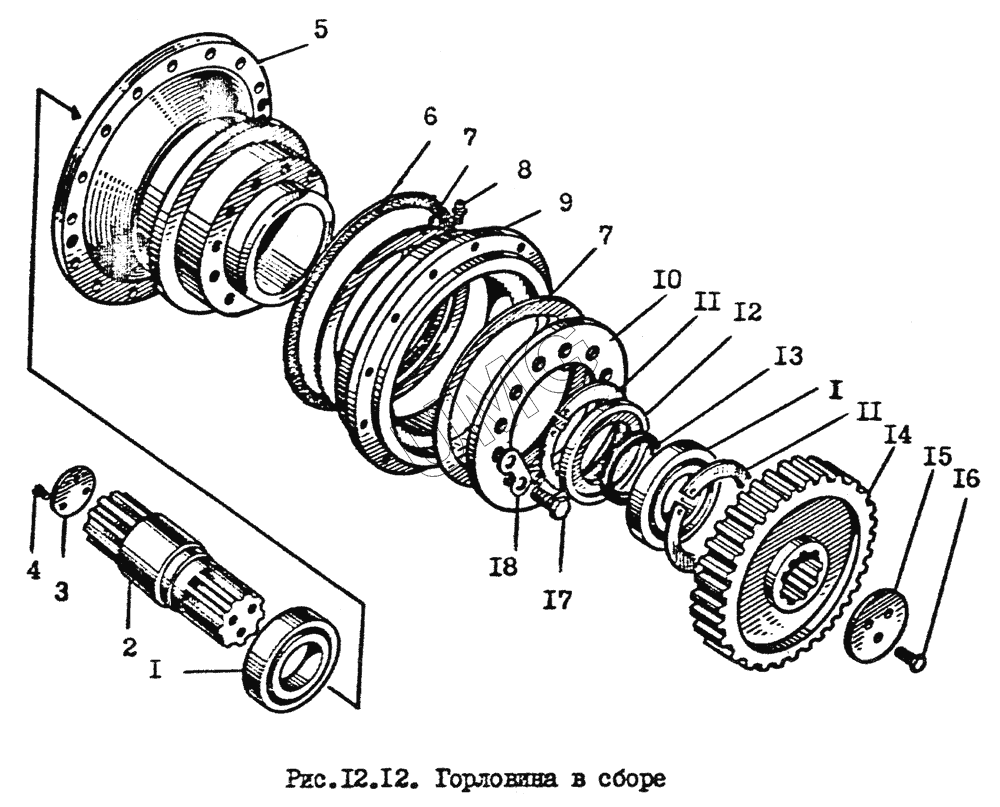

ГС-14.02. Горловина в сборе
1
1
2
3
4
5
6
7
7
8
9
9
10
11
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Подшипник 220 | Подшипник 220 | |
| 2 | 240030101003 | Вал | |
| 3 | 240030101004 | Шайба | |
| 4 | Винт М5х8 | Винт М5х8 | |
| 5 | 240030101002 | Горловина | |
| 6 | Кольцо 350-360 | Кольцо 350-360 | |
| 7 | ПД-028.00 00.030 | Шайба | |
| 8 | Масленка 1.3 | Масленка 1.3 | |
| 9 | ПД-0280000001 | Втулка | |
| 9 | 240030101200 | Фланец | |
| 10 | 240030101007 | Диск | |
| 11 | Кольцо В180 | Кольцо В180 | |
| 12 | 240030101009 | Манжетодержатель | |
| 13 | 97060392 | Манжета 1.1. -105x130 | |
| 14 | 240030101008 | Шестерня | |
| 15 | 240030101010 | Шайба | |
| 16 | Болт М16х40 | Болт М16х40 | |
| 17 | Болт М20х50 | Болт М20х50 | |
| 18 | 240030101012 | Шайба |
