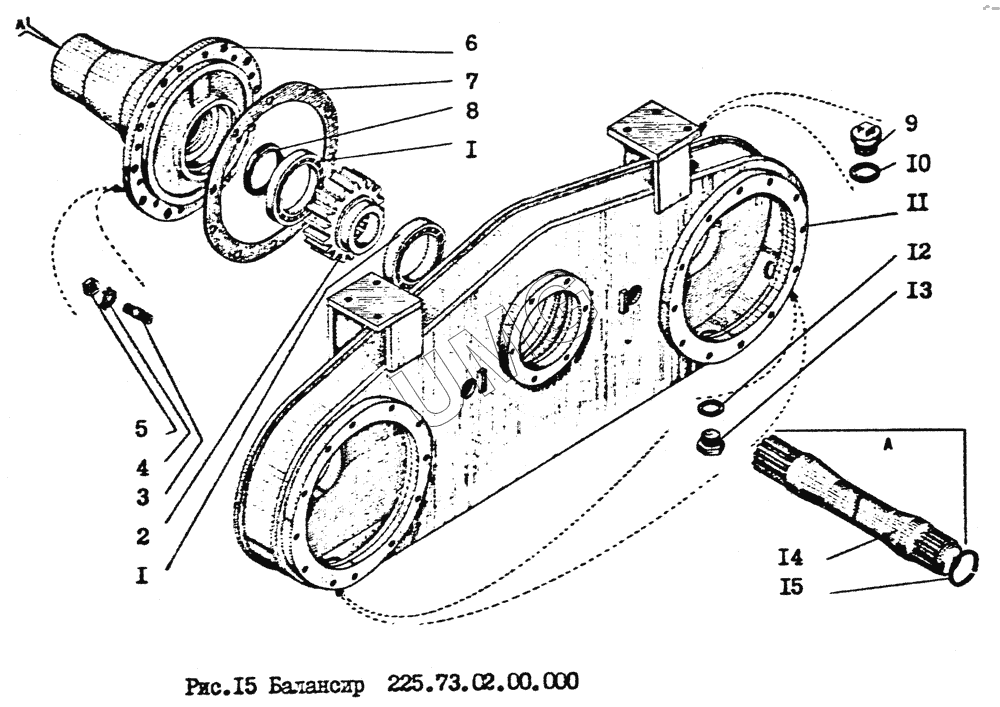

ГС-14.02. Балансир
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 46121406275 | Подшипник 124 | |
| 2 | 225630200009 | Шестерня | |
| 3 | Шпилька М20х65 | Шпилька М20х65 | |
| 4 | Шайба 20 | Шайба 20 | |
| 5 | Гайка М20 | Гайка М20 | |
| 6 | 225730200003 | Полуось | |
| 7 | 200030200006 | Прокладка | |
| 8 | Манжета 1.2-100x125 | Манжета 1.2-100x125 | |
| 9 | 08771019 | Пробка | |
| 10 | 08771033 | Прокладка | |
| 11 | 225730201000 | Корпус балансира | |
| 12 | 08560128 | Прокладка | |
| 13 | 08771036 | Пробка | |
| 14 | 225630200005 | Вал | |
| 15 | 225630200007 | Кольцо |
