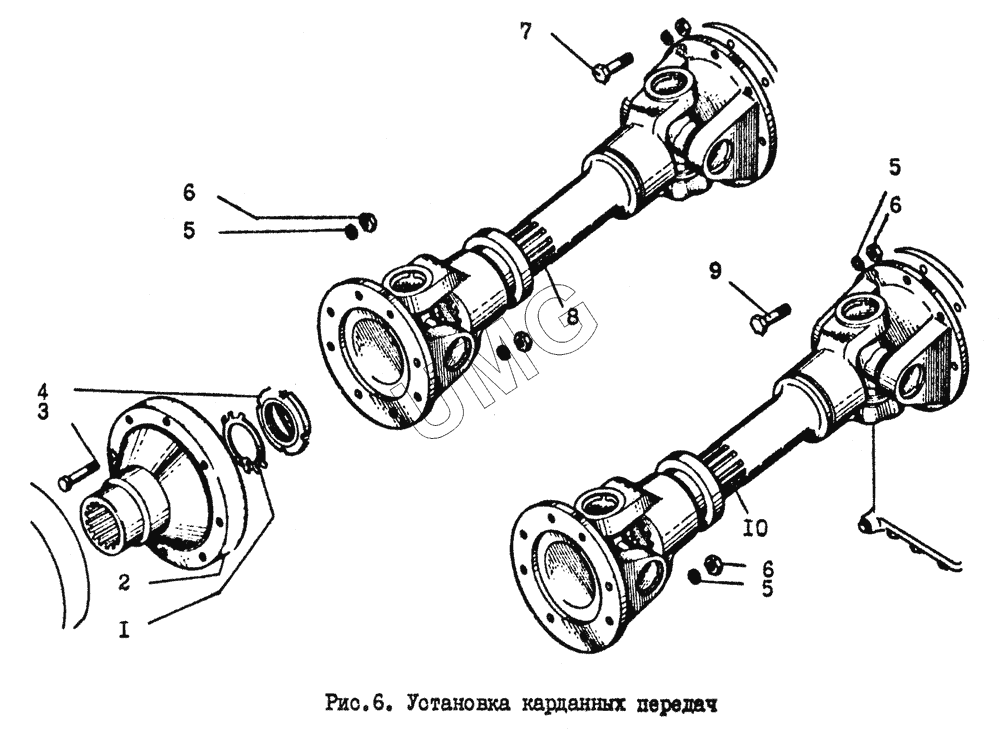

ГС-14.02. Установка карданных передач
1
2
3
4
5
5
5
6
6
6
7
8
8
9
9
10
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 271020102005 | Шайба | |
| 2 | 271020102003 | Фланец | |
| 3 | 225430102002-01 | Болт | |
| 4 | 271020102004 | Гайка | |
| 5 | 99502050 | Шайба 10.65Г | |
| 6 | 225170000008 | Гайка | |
| 7 | 08111009-01 | Болт специальный | |
| 8 | 241170500000 | Вал карданный L=800 | |
| 8 | 241170400000 | Вал карданный L=590 | |
| 9 | 08111009-01 | Болт специальный | |
| 9 | 241170000003 | Шпилька | |
| 10 | 241170400000 | Вал карданный L=590 | |
| 10 | 241170500000 | Вал карданный L=800 |
