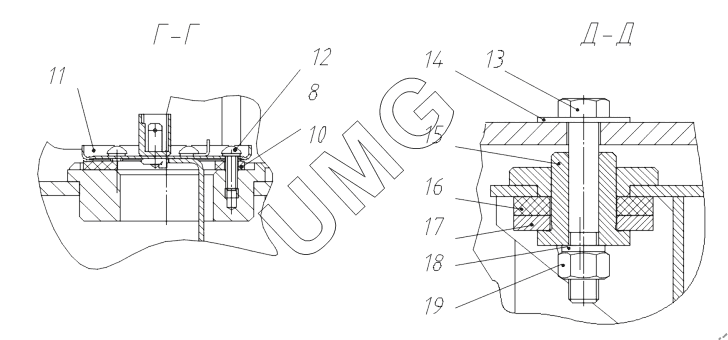

АГ-180 (с механической КПП). Установка бака топливного 754.23.00.00.000
8
10
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ТА 80 В10 А 002 Р01 | Горловина заливная | |
| 2 | 754.23.01.00.000 | Бак топливный | |
| 3 | 727.23.01.00.002-01 | Штуцер | |
| 4 | 727.23.01.00.002-00 | Штуцер | |
| 5 | 0.877.1035 | Пробка | |
| 6 | 754.23.01.00.100 | Трубка приемная | |
| 7 | Винт М5х20.109.016 DIN 912 | Винт М5х20.109.016 DIN 912 | |
| 8 | Шайба 5 65Г | Шайба 5 65Г | |
| 9 | 727.23.01.00.001 | Фланец | |
| 10 | 5320-3827013 | Прокладка датчика указателя уровня топлива 5320-3827013 | |
| 11 | ДУМП-05 АДЮИ.400720.001 ТУ | Датчик указателя уровня топлива | |
| 12 | Винт В.М5-6gх16 | Винт В.М5-6gх16 | |
| 13 | Болт М16-6gх100.88.016 | Болт М16-6gх100.88.016 | |
| 14 | Шайба 16-100 HV-A2P | Шайба 16-100 HV-A2P | |
| 15 | 727.23.00.00.004 | Втулка | |
| 16 | 727.23.00.00.002 | Прокладка | |
| 17 | 754.23.00.00.001 | Шайба | |
| 18 | Шайба 16 65Г | Шайба 16 65Г | |
| 19 | Гайка М16-6H.8.016 | Гайка М16-6H.8.016 |
