АГ-180 (с механической КПП). Установка капота 754.25.00.00.000-00
4
5
6
8
8
9
9
27
28
28
29
30
31
32
33
34
35
35
36
37
38
39
40
41

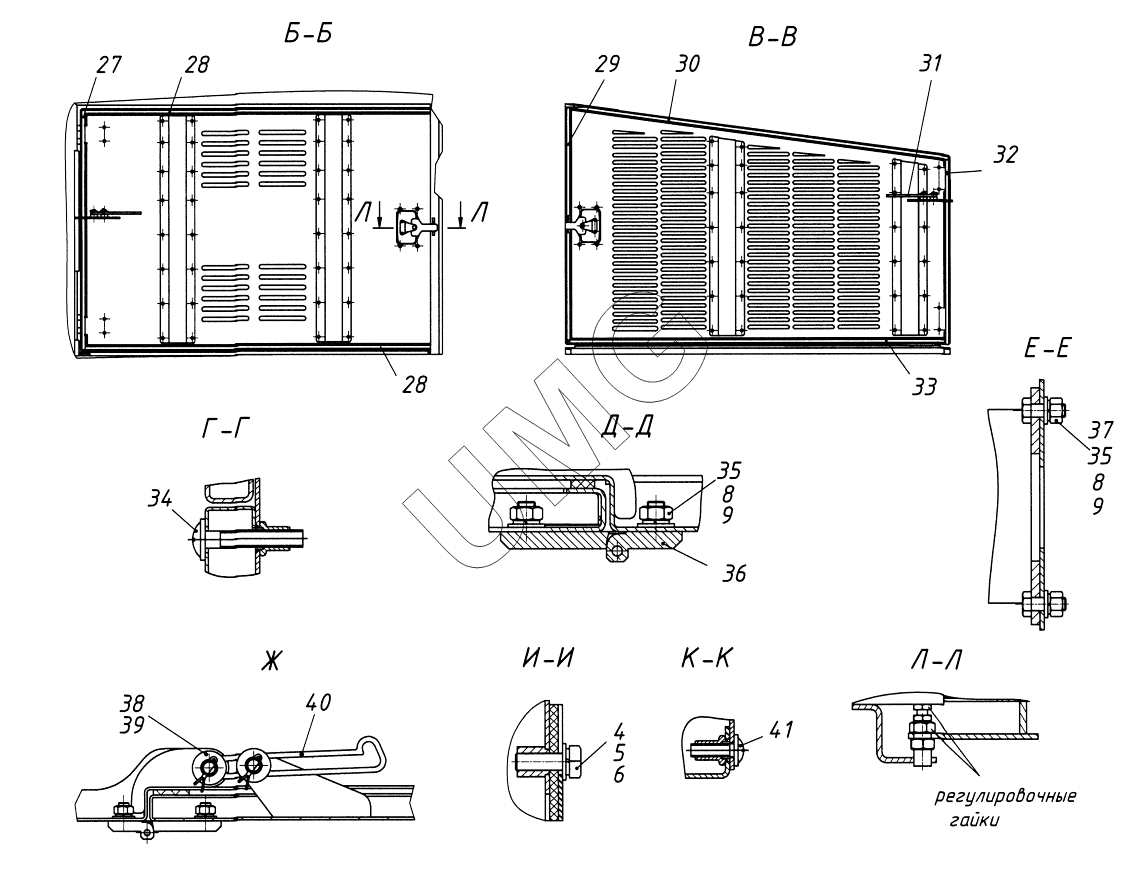

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 727.25.02.00.001 | Кронштейн | |
| 2 | 727.25.02.00.900 | Решетка | |
| 3 | 727.25.02.00.002 | Кронштейн | |
| 4 | Винт М8х25.48 DIN 967 | Винт М8х25.48 DIN 967 | |
| 5 | 727.25.02.00.001-01 | Кронштейн | |
| 6 | 754.25.00.00.003 | Лист | |
| 7 | Болт М8х20 | Болт | |
| 8 | Шайба 8 65Г | Шайба 8 65Г | |
| 9 | Шайба С.8.02 | Шайба С.8.02 | |
| 10 | Рым-болт М12 | Рым-болт М12 | |
| 11 | 727.25.02.00.300-00 | Дверь | |
| 12 | 727.25.02.00.300-01 | Дверь | |
| 13 | Замок с Т-образной ручкой ЗТ-STE | Замок с Т-образной ручкой ЗТ-STE | |
| 14 | 727.25.02.00.200 | Дверь | |
| 15 | 727.25.02.00.200-01 | Дверь | |
| 16 | 727.25.02.01.000 | Каркас капота | |
| 17 | 727.25.02.00.004 | Панель | |
| 18 | 727.25.02.00.003 | Панель | |
| 19 | 754.25.01.00.100 | Крыша | |
| 20 | 727.25.02.00.701 | Крышка | |
| 21 | 727.25.02.00.500 | Крыша | |
| 22 | 727.25.02.00.601 | Крышка | |
| 23 | Болт М12х30 | Болт М12х30 | |
| 24 | Шайба 12 65Г | Шайба 12 65Г | |
| 25 | Шайба С.12.02 | Шайба | |
| 26 | 754.25.00.00.001 | Прокладка | |
| 27 | 727.25.02.00.012 | Уплотнитель | |
| 28 | 727.25.02.00.011 | Уплотнитель | |
| 29 | 727.25.02.00.009 | Уплотнитель | |
| 30 | 727.25.02.00.008 | Уплотнитель | |
| 31 | 727.25.02.00.015 | Фиксатор | |
| 32 | 727.25.02.00.010 | Уплотнитель | |
| 33 | 727.25.02.00.007 | Уплотнитель | |
| 34 | Винт М8х45 DIN 967 | Винт М8х45 DIN 967 | |
| 35 | Гайка М8 | Гайка | |
| 36 | Петля 399-1-1-2 | Петля 399-1-1-2 | |
| 37 | Болт М8х25 | Болт М8х25 | |
| 38 | Шайба С.10.02 | Шайба С.10.02 | |
| 39 | Шплинт 2х20 | Шплинт 2х20 | |
| 40 | 727.25.02.00.016 | Фиксатор | |
| 41 | Винт М6х20 DIN 967 | Винт М6х20 DIN 967 |
