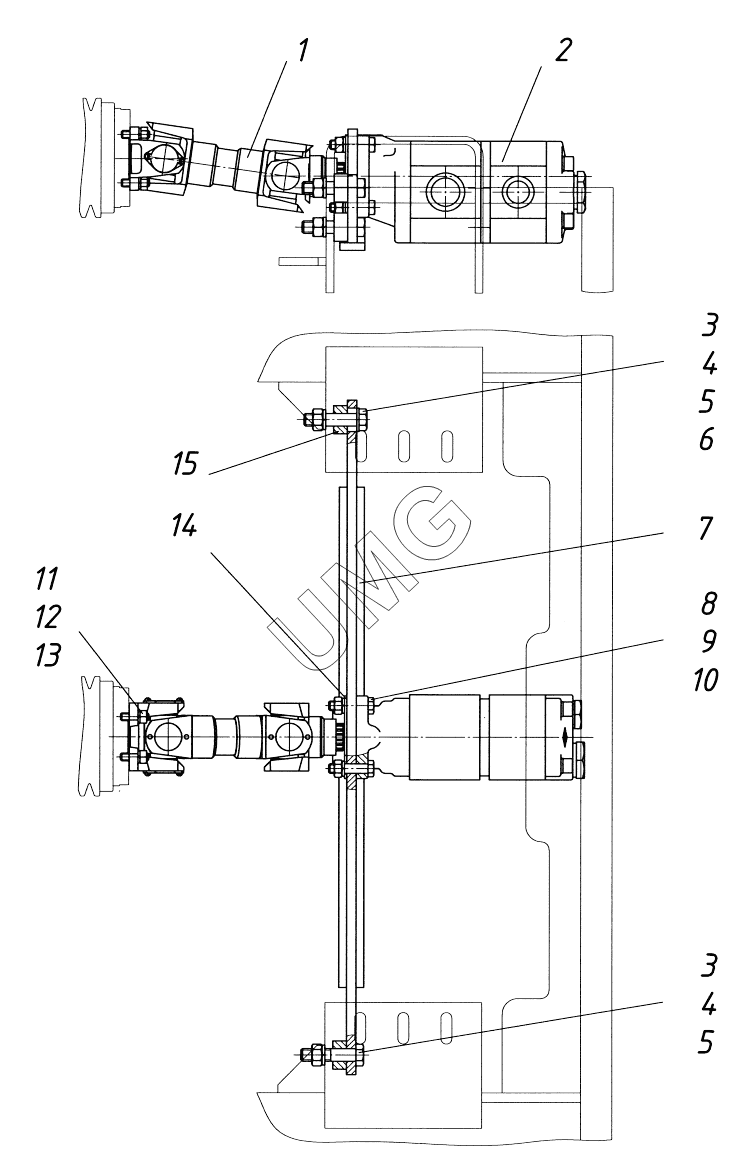

АГ-180 (с механической КПП). Установка насоса 754.02.09.00.000
1
2
3
3
4
4
5
5
6
7
8
9
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ВК-B97.14.255.P2.60- 29.08 | Вал карданный | |
| 2 | GP2.5T32/2.5T16L-Z1C5GG | Насос шестеренный | |
| 3 | Болт М16-6gх70.58.016 | Болт М16-6gх70.58.016 | |
| 4 | Гайка М16-6H.6.016 | Гайка М16-6H.6.016 | |
| 5 | Шайба 16 65Г 016 | Шайба | |
| 6 | Шайба С.16.02.Ст3сп.016 | Шайба | |
| 7 | 754.02.09.01.000 | Кронштейн | |
| 8 | Болт М12-6gх50.58.016 | Болт М12-6gх50.58.016 | |
| 9 | Гайка М12-7Н.8.016 | Гайка М12-7Н.8.016 | |
| 10 | Шайба 12 65Г 016 | Шайба | |
| 11 | Гайка М10-6Н.12.40Х.016 | Гайка М10-6Н.12.40Х.016 | |
| 12 | Шайба 10 65Г 016 | Шайба | |
| 13 | Шпилька М10-6gx20.129.40Х.016 | Шпилька М10-6gx20.129.40Х.016 | |
| 14 | 727.02.09.00.001 | Планка | |
| 15 | 754.02.09.00.001 | Бонка |
