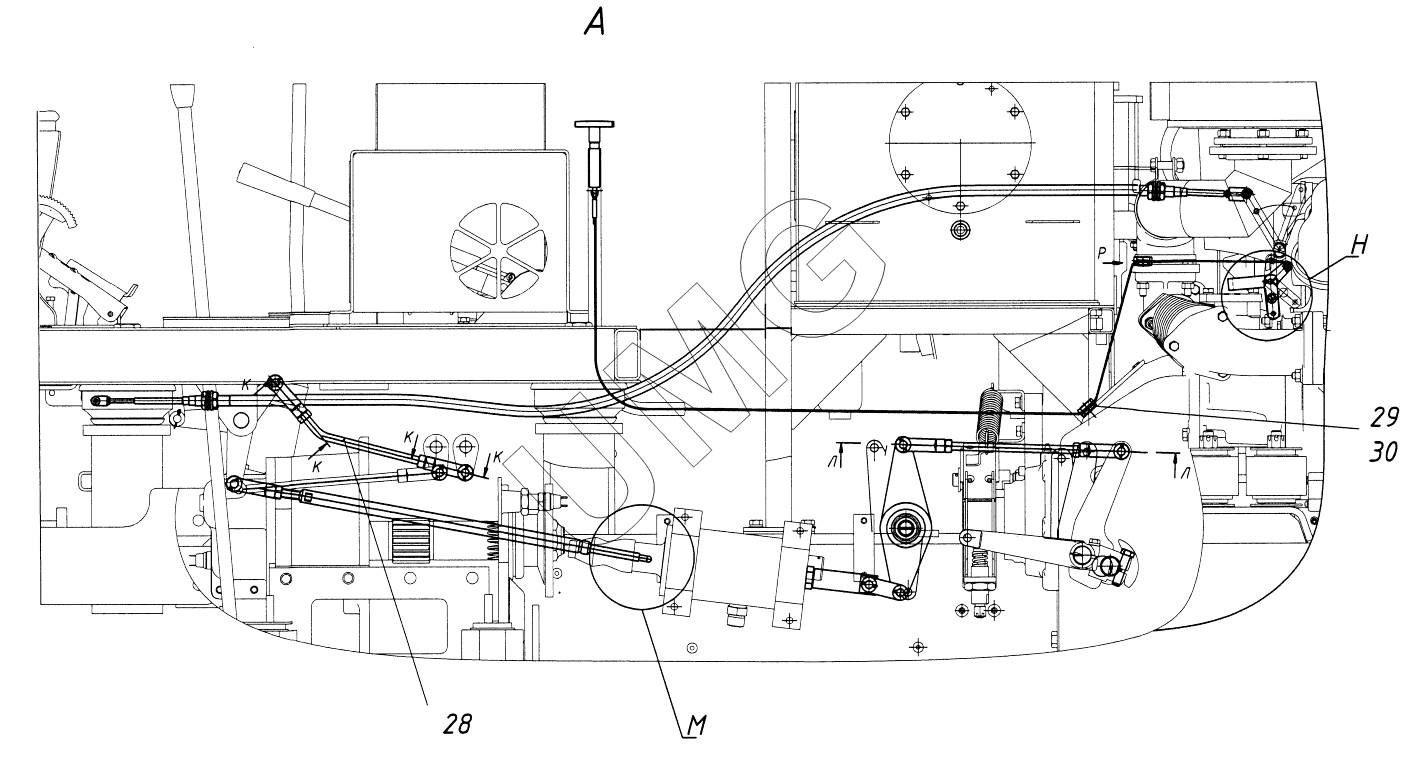

АГ-180 (с механической КПП). Тяги управления 754.08.00.00.000
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 250.08.01.00.000-00 | Рычаг двуплечий | |
| 2 | 100.М4222.01500 | Трос дистанционного управления | |
| 3 | 264.08.00.00.003 | Проволока 1,0 L=600 | |
| 4 | 225.04.03.00.011 | Чехол | |
| 5 | 274.08.05.00.000 | Чехол | |
| 6 | 724.08.00.00.003-05 | Держатель | |
| 7 | 754.08.00.00.100 | Тяга стояночного тормоза | |
| 8 | 200.08.00.00.040 | Палец | |
| 9 | Шайба С.12 | Шайба | |
| 10 | Шплинт 3,2х25 | Шплинт 3,2х25 | |
| 11 | 274.08.03.00.000-00 | Вилка | |
| 12 | Гайка М12 | Гайка М12 | |
| 13 | 727.18.00.00.004 | Проушина | |
| 14 | 727.18.00.00.008 | Палец | |
| 15 | Гайка М8 | Гайка | |
| 16 | Шайба 8 65Г | Шайба 8 65Г | |
| 17 | Шайба С.8 | Шайба | |
| 18 | 727.18.00.00.005 | Шайба | |
| 19 | 225.43.01.00.026 | Шайба | |
| 20 | Гайка М24 | Гайка М24 | |
| 21 | Шплинт 4х40 | Шплинт 4х40 | |
| 22 | 250.08.00.00.008 | Планка | |
| 23 | К0180.27108Х20 | Ручка Т-образная усиленная | |
| 24 | 727.18.00.00.002 | Втулка | |
| 25 | 727.18.00.00.003 | Втулка | |
| 26 | 264.08.00.00.006 | Втулка | |
| 27 | 264.08.00.00.005 | Трос | |
| 28 | 250.08.00.00.022 | Тяга | |
| 29 | 0.884 2001 | Хомут | |
| 30 | 200.08.00.11.002 | Втулка | |
| 31 | 240.30.11.00.039-01 | Палец | |
| 32 | 727.08.00.00.001 | Тяга | |
| 33 | 250.08.00.00.023 | Толкатель | |
| 34 | 250.08.02.00.000-00 | Рычаг | |
| 35 | Болт М6х16 | Болт М6х16 | |
| 36 | Болт М10х20 | Болт М10х20 | |
| 37 | Гайка М10 | Гайка М10 | |
| 38 | Шайба 10 65Г | Шайба 10 65Г | |
| 39 | 250.08.00.00.017 | Планка | |
| 40 | 727.18.00.00.011 | Кронштейн | |
| 41 | Болт М6х12 | Болт М6х12 | |
| 42 | Шайба 6 65Г | Шайба 6 65Г |
