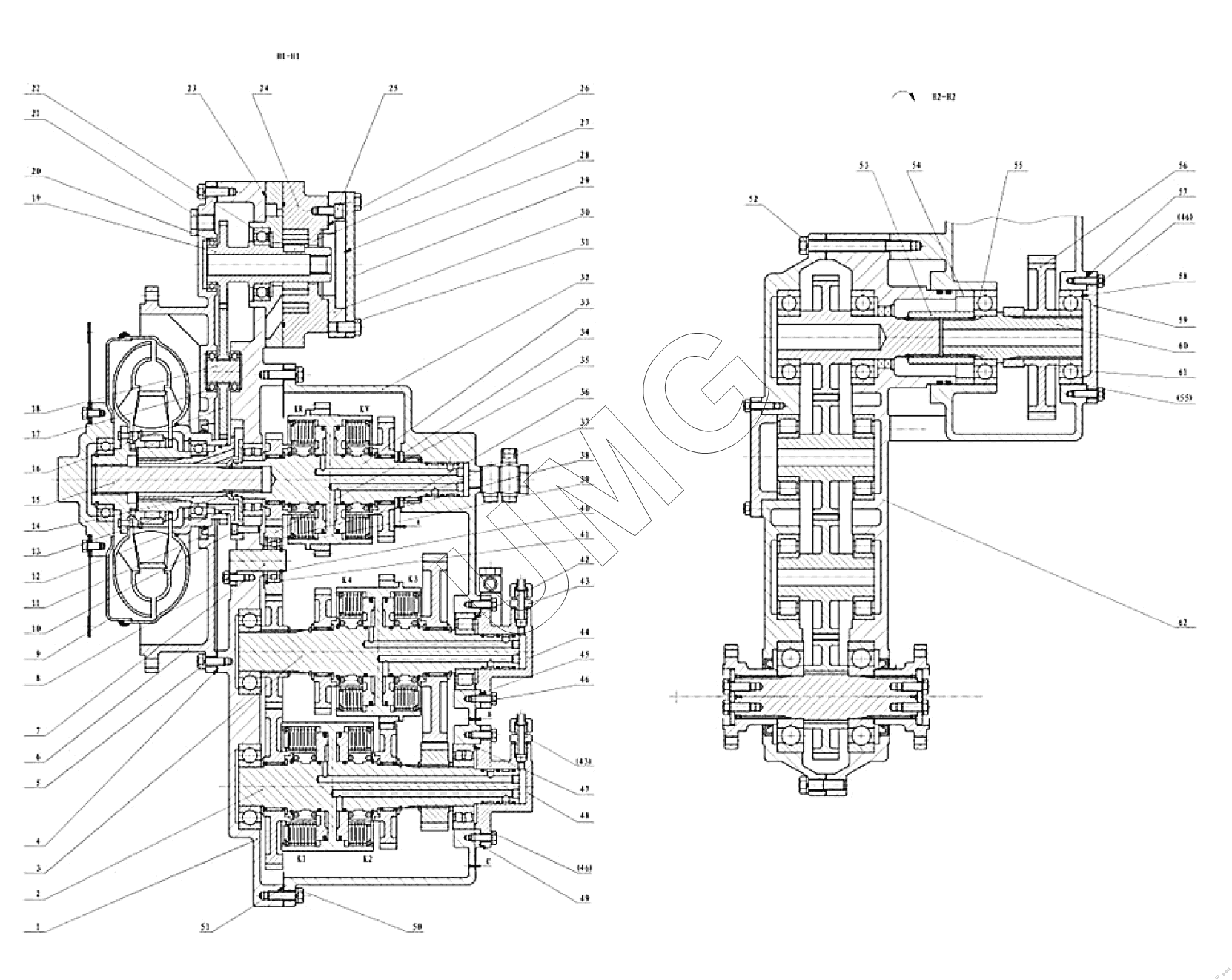

TLH 4007-12. КПП
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
43
44
45
46
46
47
48
49
50
51
52
52
53
54
55
55
56
57
58
59
60
61
62
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9.30.00.00.005 | Коробка передняя | |
| 2 | 9.30.00.00.077 | K1K2 сцепление в сборе | |
| 3 | 9.30.00.00.076 | K4K3 сцепление в сборе | |
| 4 | 9.30.00.00.029 | Прокладка бумажная | |
| 5 | 9.30.00.00.093 | Болт | |
| 9.30.00.00.118 | 9.30.00.00.118 | Шайба | |
| 6 | 9.30.00.00.006 | Корпус ГТ | |
| 7 | 9.30.00.00.030 | Ведомый вал | |
| 8 | 9.30.00.00.098 | Болт | |
| 9.30.00.00.120 | 9.30.00.00.120 | Шайба | |
| 9 | 9.30.00.00.146 | Гидротрансформатор | |
| 10 | 9.30.00.00.108 | Болт с гайкой | |
| 11 | 9.30.00.00.087 | Уплотнение манжетное | |
| 12 | 9.30.00.00.003 | Сальник | |
| 13 | 9.30.00.00.113 | Кольцо стопорное | |
| 14 | 9.30.00.00.079 | Место посадочное направляющего колеса | |
| 15 | 9.30.00.00.031 | Вал турбинного колеса | |
| 16 | 9.30.00.00.032 | Шестерня с 61-м зубом | |
| 17 | 9.30.00.00.184 | Подшипник | |
| 18 | 9.30.00.00.033 | Вал холостой | |
| 19 | 9.30.00.00.036 | Шестерня приводная насоса | |
| 20 | 9.30.00.00.185 | Подшипник | |
| 21 | 9.30.00.00.142 | Винт запорный | |
| 9.30.00.00.177 | 9.30.00.00.177 | Прокладка уплотнительная | |
| 22 | 9.30.00.00.186 | Подшипник | |
| 23 | 9.30.00.00.147 | Прокладка бумажная | |
| 24 | 9.30.00.00.078 | Маслонасос нагнетающий | |
| 25 | 9.30.00.00.107 | Болт с гайкой | |
| 26 | 9.30.00.00.037 | Бумажная прокладка | |
| 27 | 9.30.00.00.148 | Шпонка | |
| 28 | 9.30.00.00.038 | Прокладка бумажная | |
| 29 | 9.30.00.00.039 | Фланец глухой | |
| 30 | 9.30.00.00.040 | Место подключения масляного насоса | |
| 31 | 9.30.00.00.096 | Болт | |
| 32 | 9.30.00.00.072 | Часть коробки задняя | |
| 33 | 9.30.00.00.075 | KVKR сцепление в сборе | |
| 34 | 9.30.00.00.058 | Grinding pad | |
| 35 | 9.30.00.00.014 | Шестерня с 31-м зубом | |
| 36 | 9.30.00.00.010 | Прокладка | |
| 37 | 9.30.00.00.129 | Подшипник игольчатый | |
| 38 | 9.30.00.00.128 | Подшипник | |
| 39 | 9.30.00.00.041 | Втулка | |
| 40 | 9.30.00.00.112 | Кольцо стопорное | |
| 41 | 9.30.00.00.116 | Кольцо стопорное | |
| 42 | 9.30.00.00.161 | Прокладка регулировочная | |
| 43 | 9.30.00.00.042 | Корпус | |
| 9.30.00.00.043 | 9.30.00.00.043 | Крышка масляная | |
| 44 | 9.30.00.00.175 | Прокладка уплотнительная | |
| 45 | 9.30.00.00.044 | Прокладка бумажная | |
| 46 | 9.30.00.00.100 | Болт | |
| 9.30.00.00.120 | 9.30.00.00.120 | Шайба | |
| 47 | 9.30.00.00.153 | Прокладка регулировочная | |
| 48 | 9.30.00.00.045 | Крышка масляная | |
| 49 | 9.30.00.00.046 | Прокладка бумажная | |
| 50 | 9.30.00.00.094 | Болт | |
| 9.30.00.00.119 | 9.30.00.00.119 | Шайба | |
| 51 | 9.30.00.00.028 | Прокладка бумажная | |
| 52 | 9.30.00.00.092 | Болт | |
| 52 | 9.30.00.00.119 | Шайба | |
| 53 | 9.30.00.00.018 | Втулка шлицевая | |
| 54 | 9.30.00.00.048 | Втулка | |
| 55 | 9.30.00.00.188 | Подшипник | |
| 56 | 9.30.00.00.015 | Шестерня с 45-ю зубьями | |
| 57 | 9.30.00.00.049 | Прокладка бумажная | |
| 58 | 9.30.00.00.059 | Прокладка регулировочная | |
| 59 | 9.30.00.00.050 | Заглушка торцевая | |
| 60 | 9.30.00.00.016 | Вал приводной | |
| 61 | 9.30.00.00.017 | Втулка | |
| 62 | 9.30.00.00.085 | Коробка раздаточная в сборе | |
| 9.30.00.00.133 | 9.30.00.00.133 | Трубка масляная в сборе | |
| 63 | 9.30.00.00.121 | Шайба пружинная | |
| 9.30.00.00.103 | 9.30.00.00.103 | Болт с шестигранной головкой | |
| 9.30.00.00.132 | 9.30.00.00.132 | Прокладка бумажная | |
| 63.1 | 9.30.00.00.141 | Винт запорный | |
| 9.30.00.00.123 | 9.30.00.00.123 | Прокладка уплотнительная | |
| 64 | 9.30.00.00.074 | Маслопровод II | |
| 65 | 9.30.00.00.086 | Клапан пропорциональный регулирующий | |
| 66 | 9.30.00.00.082 | Болт сквозной | |
| 9.30.00.00.172 | 9.30.00.00.172 | Прокладка уплотнительная | |
| 67 | 9.30.00.00.162 | Заглушка пластиковая | |
| 9.30.00.00.047 | 9.30.00.00.047 | Болт сквозной | |
| 68 | 9.30.00.00.176 | Прокладка уплотнительная | |
| 9.30.00.00.130 | 9.30.00.00.130 | Датчик температуры масла | |
| 9.30.00.00.172 | 9.30.00.00.172 | Прокладка уплотнительная | |
| 69 | 9.30.00.00.051 | Прокладка бумажная | |
| 70 | 9.30.00.00.052 | Фланец глухой | |
| 71 | 9.30.00.00.099 | Болт | |
| 9.30.00.00.120 | 9.30.00.00.120 | Шайба | |
| 72 | 9.30.00.00.084 | Маслопровод I | |
| 73 | 9.30.00.00.071 | Патрубок всасывающий масляного насоса | |
| 74 | 9.30.00.00.154 | Болт сквозной | |
| 9.30.00.00.182 | 9.30.00.00.182 | Кольцо уплотнительное | |
| 75 | 9.30.00.00.053 | Фланец глухой | |
| 76 | 9.30.00.00.054 | Прокладка бумажная | |
| 77 | 9.30.00.00.159 | Датчик скорости Холла | |
| 78 | 9.30.00.00.081 | Крышка горловины | |
| 79 | 9.30.00.00.035 | Патрубок маслозаливной | |
| 80 | 9.30.00.00.191 | Винт соединительный | |
| 9.30.00.00.175 | 9.30.00.00.175 | Прокладка уплотнительная | |
| 81 | 9.30.00.00.089 | Шпонка | |
| 82 | 9.30.00.00.101 | Болт | |
| 9.30.00.00.120 | 9.30.00.00.120 | Шайба | |
| 83 | 9.30.00.00.134 | Стопор | |
| 84 | 9.30.00.00.080 | Клапан обратный в сборе | |
| 9.30.00.00.034 | 9.30.00.00.034 | Прокладка бумажная | |
| 85 | 9.30.00.00.109 | Болт с гайкой | |
| 86 | 9.30.00.00.111 | Кольцо винтовое | |
| 87 | 9.30.00.00.104 | Болт | |
| 9.30.00.00.110 | 9.30.00.00.110 | Шайба | |
| 88 | 9.30.00.00.064 | Маслопровод | |
| 89 | 9.30.00.00.066 | Маслопровод KR | |
| 90 | 9.30.00.00.065 | Маслопровод KV | |
| 91 | 9.30.00.00.067 | Маслопровод K1 | |
| 9.30.00.00.060 | 9.30.00.00.060 | Болт сквозной | |
| 92 | 9.30.00.00.175 | Прокладка уплотнительная | |
| 9.30.00.00.136 | 9.30.00.00.136 | Винт запорный | |
| 9.30.00.00.172 | 9.30.00.00.172 | Прокладка уплотнительная | |
| 93 | 9.30.00.00.168 | Корпус | |
| 9.30.00.00.176 | 9.30.00.00.176 | Прокладка уплотнительная | |
| 94 | 9.30.00.00.068 | Маслопровод K2 | |
| 95 | 9.30.00.00.069 | Маслопровод K3 | |
| 96 | 9.30.00.00.070 | Маслопровод K4 | |
| 97 | 9.30.00.00.106 | Гайка | |
| 98 | 9.30.00.00.143 | Фильтр масляный грубой очистки в сборе | |
| 99 | 9.30.00.00.137 | Штифт | |
| 9.30.00.00.106 | 9.30.00.00.106 | Гайка | |
| 100 | 9.30.00.00.122 | Шайба | |
| 9.30.00.00.117 | 9.30.00.00.117 | Шпонка | |
| 101 | 9.30.00.00.138 | Место посадочное масляного фильтра грубой очистки | |
| 102 | 9.30.00.00.190 | Кольцо уплотнительное | |
| 103 | 9.30.00.00.139 | Корпус | |
| 9.30.00.00.181 | 9.30.00.00.181 | Прокладка уплотнительная | |
| 104 | 9.30.00.00.145 | Заглушка винтовая | |
| 105 | 9.30.00.00.135 | Золотник | |
| 106 | 9.30.00.00.002 | Пружина | |
| 107 | 9.30.00.00.144 | Клапан делительный в сборе | |
| 108 | 9.30.00.00.094 | Болт | |
| 9.30.00.00.118 | 9.30.00.00.118 | Шайба | |
| 110 | 9.30.00.00.061 | Датчик температуры масла | |
| 111 | 9.30.00.00.163 | Место посадочное адаптера масляного фильтра | |
| 112 | 9.30.00.00.192 | Кольцо уплотнительное | |
| 113 | 9.30.00.00.169 | Фильтр масляный тонкой очистки | |
| 114 | 9.30.00.00.173 | Кольцо уплотнительное |
