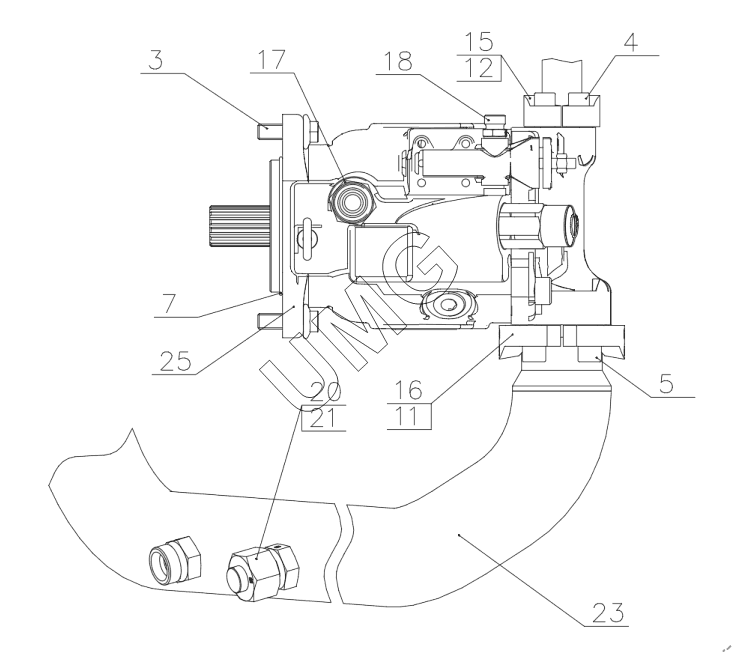

TLH 3507-12. Установка насоса. 3507-01-41.10.000
3
4
5
7
11
12
15
16
17
18
20
21
23
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3 | 96.00.00.00.002 | Болт шестигранный с фланцем | |
| 4 | 51.02.03.00.001 | Винт М10х30.109.40Х.016 | |
| 5 | 51.02.03.00.012 | Винт | |
| 7 | 50.02.00.00.086 | Кольцо | |
| 11 | 50.02.00.00.102 | Кольцо | |
| 12 | 50.02.00.00.107 | Кольцо | |
| 15 | 9.02.04.00.001 | Полуфланец | |
| 16 | 9.16.02.00.017 | Полуфланец | |
| 17 | 9.16.02.00.013 | Адаптер | |
| 18 | 9.16.02.00.006 | Адаптер | |
| 20 | 9.16.02.00.050 | Адаптер | |
| 21 | 9.16.02.00.051 | Адаптер | |
| 23 | 9.16.03.00.050 | Труба всасывающая | |
| 25 | 9.16.05.00.044 | Насос аксиально-поршневой |
