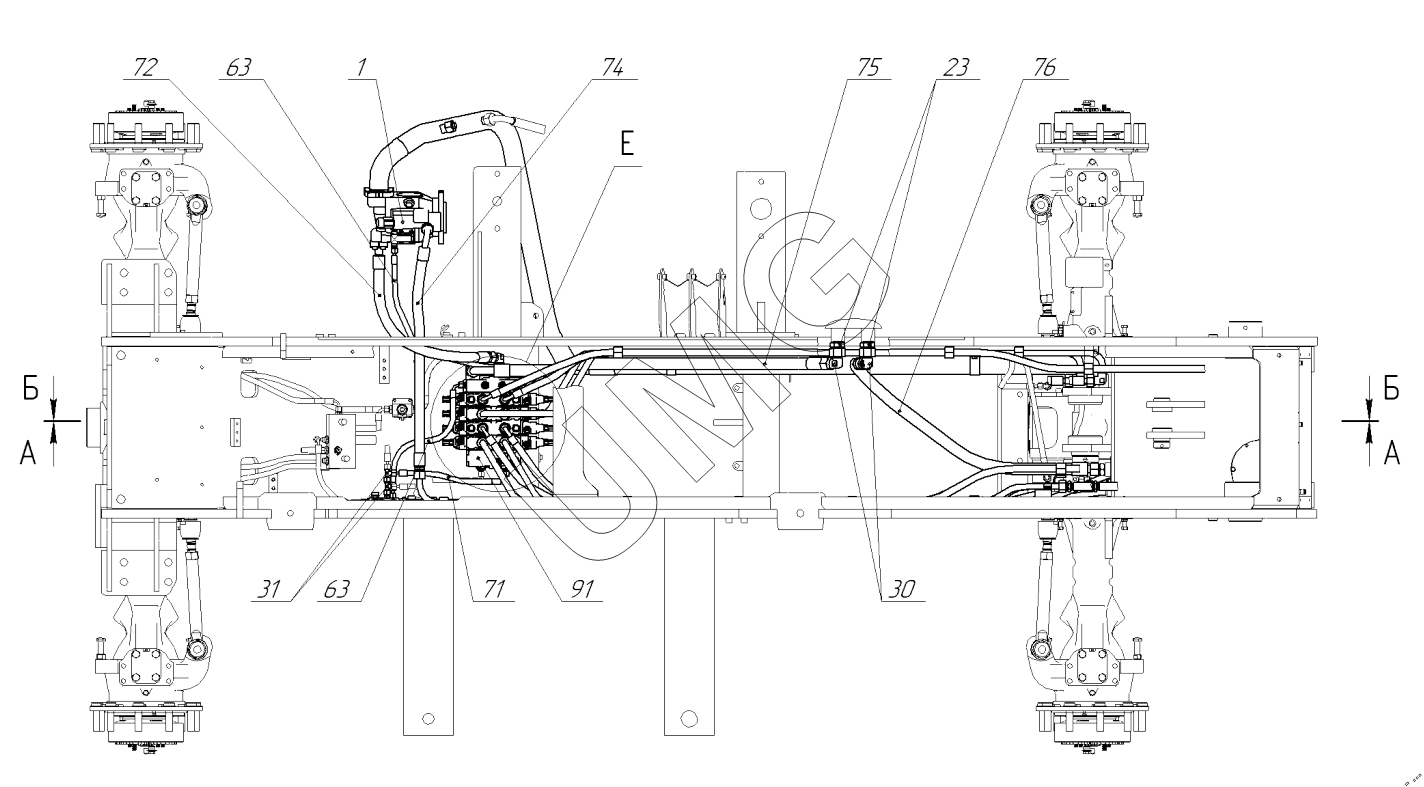

TLH 3507-12. Гидрооборудование рабочего органа. 3507-01-41.00.000
1
23
30
31
63
63
71
72
74
75
76
91
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3507-01-41.10.000 | Установка насоса | |
| 6 | 3507-00-44.10.500 | Коллектор | |
| 7 | 3507-00-41.00.003 | Хомут | |
| 8 | 3510-12-41.00.001 | Шланг | |
| 10 | 3510-12-41.00.002 | Шланг | |
| 12 | 96.00.00.00.005 | Болт | |
| 15 | 51.01.02.00.080 | Болт | |
| 16 | 51.03.25.00.001 | Гайка | |
| 18 | 9.16.03.00.001 | Труба всасывающая | |
| 21 | 9.09.00.00.083 | Хомут | |
| 23 | 9.16.02.00.005 | Адаптер | |
| 26 | 9.16.02.00.009 | Адаптер | |
| 27 | 9.16.02.00.018 | Адаптер | |
| 28 | 9.16.02.00.020 | Адаптер | |
| 30 | 9.16.02.00.012 | Адаптер | |
| 31 | 9.16.02.00.029 | Адаптер | |
| 33 | 9.03.22.00.003 | Указатель уровня рабочей жидкости | |
| 42 | 9.16.04.00.004 | Зажим в сборе | |
| 43 | 9.16.04.00.002 | Зажим двойной в сборе | |
| 45 | 9.16.04.00.012 | Хомут усиленный | |
| 51 | 9.16.03.00.003 | Трубопровод | |
| 52 | 9.16.03.00.004 | Трубопровод | |
| 54 | 9.16.03.00.055 | Трубопровод | |
| 55 | 9.16.03.00.056 | Трубопровод | |
| 56 | 9.16.03.00.006 | Трубопровод | |
| 57 | 9.16.03.00.007 | Трубопровод | |
| 63 | 9.16.06.01.016 | Рукав в сборе РВД | |
| 67 | 9.16.06.03.001 | Рукав в сборе РВД | |
| 68 | 9.16.06.03.002 | Рукав в сборе РВД | |
| 69 | 9.16.06.03.009 | Рукав в сборе РВД | |
| 70 | 9.16.06.03.010 | Рукав в сборе РВД | |
| 71 | 9.16.06.01.024 | Рукав в сборе РВД | |
| 72 | 9.16.06.04.006 | Рукав в сборе РВД | |
| 74 | 9.16.06.04.005 | Рукав в сборе РВД | |
| 75 | 9.16.06.05.004 | Рукав в сборе РВД | |
| 76 | 9.16.06.05.002 | Рукав в сборе РВД | |
| 81 | 05.07.02.14.005 | Спираль гибкая | |
| 90 | 3507-00-41.30.000-01 | Кронштейн | |
| 91 | 3507-01-41.20.000-00 | Сборка распределителя | |
| 94 | 9.16.04.00.015 | Зажим двойной в сборе | |
| 95 | 9.16.06.00.017 | Рукав в сборе РВД | |
| 96 | 9.16.06.00.018 | Рукав в сборе РВД | |
| 97 | 9.16.02.00.022 | Адаптер |
