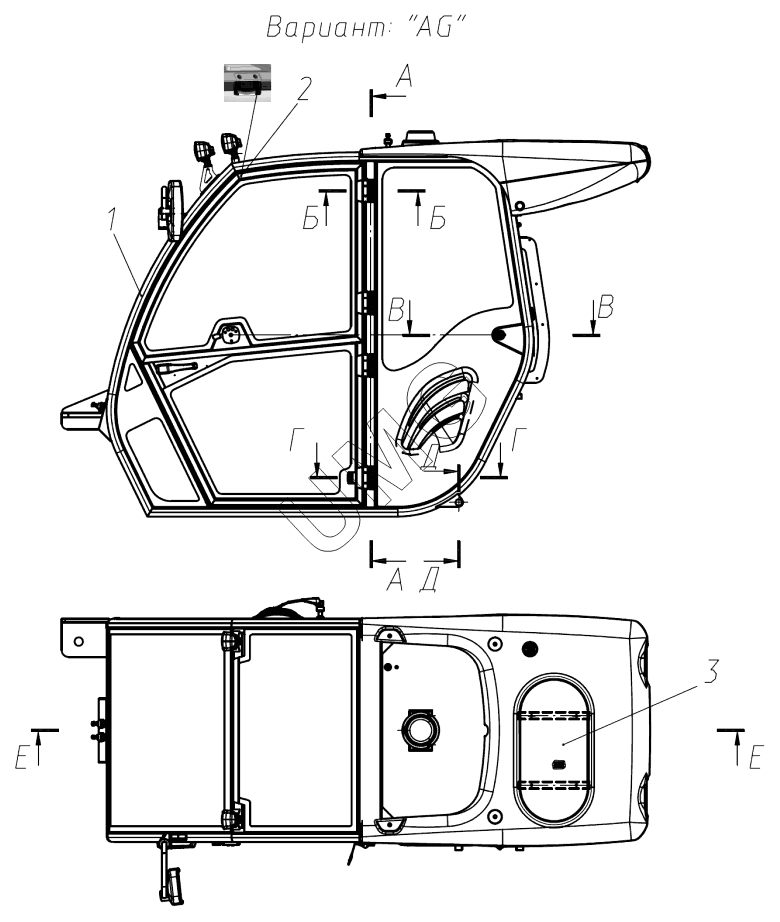

TLH 3507-12. Кабина в сборе
1
2
3
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3507-00-23.10.000 | Металлоконструкция кабины | |
| 2 | 9.16.01.00.165 | Клинометр | |
| 3 | 3507-00-23.97.020 | Установка защитной решетки на крыше кондиционера | |
| 4 | 3507-00-23.90.000-10 | Установка заглушек стереосистемы | |
| 5 | 003-01-02.00.010 | Крючок | |
| 6 | 96.04.03.00.005 | Винт | |
| 7 | 96.04.07.00.002 | Винт | |
| 8 | 3507-00-23.00.003-10 | Кронштейн дисплея | |
| 9 | 3507-00-23.25.000 | Установка солнцезащитных элементов | |
| 10 | 3507-00-23.50.000 | Установка вибро и шумо изоляции | |
| 11 | 3507-00-23.60.000 | Установка внутренней облицовки | |
| 12 | 3507-00-23.60.500 | Установка кронштейнов внутренней облицовки | |
| 13 | 3507-00-23.40.000 | Дверь в сборе | |
| 14 | 51.03.25.00.002 | Гайка | |
| 15 | 9.16.01.00.084 | Зацеп фиксатора | |
| 16 | 3507-00-23.65.000 | Установка огнетушителя | |
| 17 | 3507-00-23.00.010 | Ограничитель | |
| 18 | 96.00.00.00.017 | Болт | |
| 19 | 9.16.01.00.085 | Буфер резиновый | |
| 20 | 51.03.04.00.043 | Гайка-6Н.6.016 | |
| 21 | 3507-00-23.75.000 | Установка стеклоочистителей | |
| 22 | 3507-00-23.00.004 | Лючок | |
| 23 | 9.16.01.00.086 | Уплотнитель самоклеющийся | |
| 24 | 3507-00-23.00.030 | Выноска фарная | |
| 25 | 51.02.09.00.027 | Винт | |
| 26 | 3507-00-23.00.100 | Установка грязезащитного фартука | |
| 27 | 3507-00-23.00.008 | Штырь | |
| 28 | 51.04.02.00.004 | Шайба | |
| 29 | 3507-00-23.00.050 | Переходник | |
| 30 | 96.02.00.00.001 | Шайба | |
| 31 | 51.04.04.00.004 | Шайба.65Г.016 | |
| 32 | 3507-00-23.00.007 | Гайка | |
| 33 | 3507-00-23.00.009 | Болт | |
| 34 | 3507-00-23.00.006 | Уплотнитель | |
| 35 | 3507-00-23.95.000 | Установка зеркала заднего вида | |
| 36 | 3507-00-23.00.020 | Фиксатор стопора | |
| 37 | 3507-00-23.00.007-10 | Уплотнитель | |
| 38 | 3507-00-23.80.000 | Установка наружной облицовки | |
| 39 | 9.16.01.00.208 | Наклейка "Аварийный выход" | |
| 40 | 3507-00-23.70.000 | Остекление кабины | |
| 41 | 81.00.00.00.004 | Рым-болт М12.016 | |
| 42 | 51.03.04.00.039 | Гайка |
