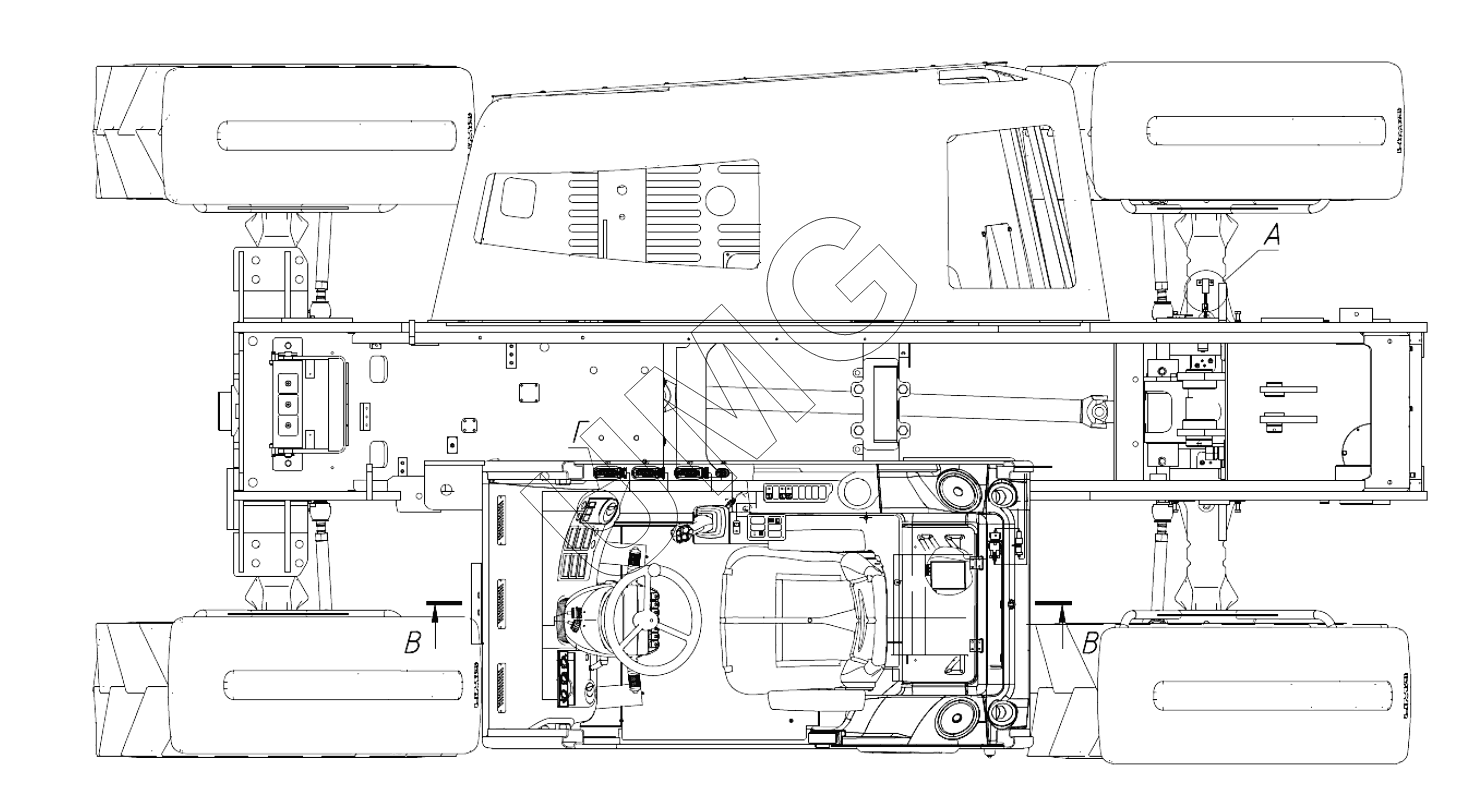

TLH 3507-12. Электрооборудование установки системы ограничения 3510-00-30.70.500-11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9.16.07.28.001 | Система ограничения грузового момента | |
| 2 | 9.16.07.07.061 | Жгут проводов | |
| 3 | 51.02.03.00.014 | Винт | |
| 4 | 9.16.01.00.150 | Шайба клиновая | |
| 5 | 9.16.07.03.011 | Датчик тензометрический | |
| 6 | 3507-00-23.00.003-20 | Кронштейн дисплея НГК | |
| 7 | 51.01.01.00.107 | Болт | |
| 8 | 51.04.04.00.018 | Шайба.65Г.016 | |
| 9 | 51.04.02.00.058 | Шайба | |
| 10 | 9.10.03.00.015 | Блок индикации | |
| 11 | 96.04.02.00.001 | Винт | |
| 12 | 51.03.04.00.096 | Гайка | |
| 13 | 51.04.04.00.015 | Шайба | |
| 14 | 9.16.07.14.025 | Переключатель клавишный |
