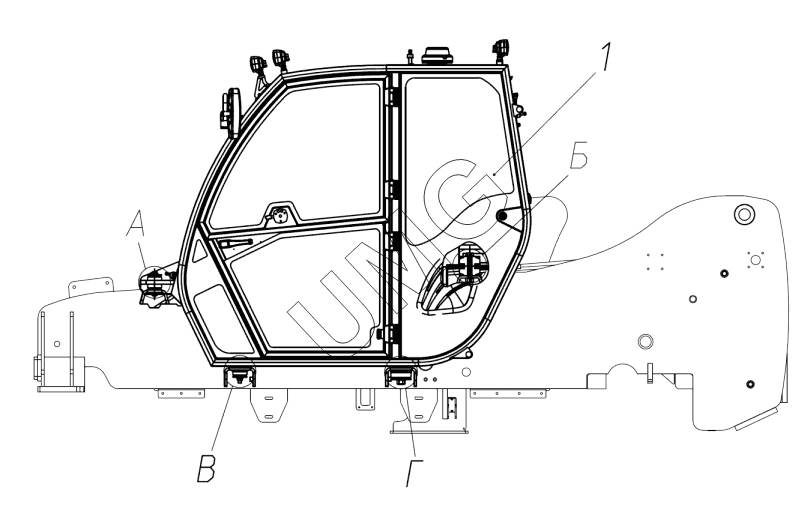

TLH 3507-12. Установка кабины. 3507-20-23.00.000
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3507-00-23.00.000 | Кабина в сборе | |
| 2 | 9.16.01.00.038 | Опора антивибрационная | |
| 3 | 51.01.13.00.001 | Болт | |
| 4 | 51.04.09.00.004 | Шайба | |
| 5 | 3507-00-28.00.007 | Шайба | |
| 6 | 51.03.25.00.005 | Гайка | |
| 7 | 9.16.01.00.019 | Опора антивибрационная | |
| 8 | 51.01.13.00.003 | Болт | |
| 9 | 51.04.09.00.010 | Шайба | |
| 10 | 3507-00-28.00.005 | Шайба | |
| 11 | 9.16.01.00.076 | Шайба клиновая | |
| 12 | 51.03.30.00.001 | Гайка |
