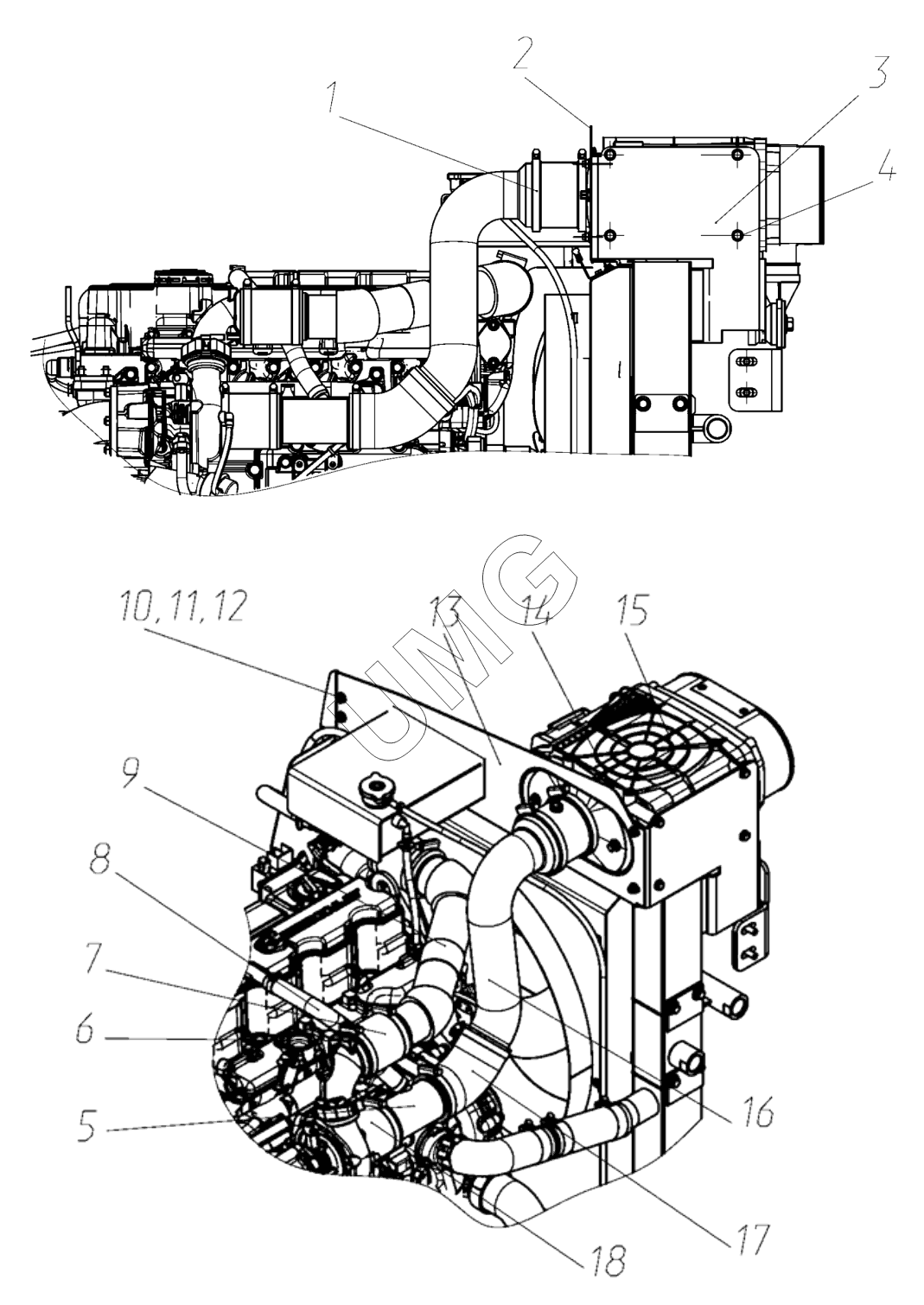

TLH 3507-12. Установка воздушного фильтра. 3507-30-28.04.000-03
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9.09.00.00.090 | Хомут | |
| 2 | 3507-30-28.04.007 | Уплотнитель | |
| 3 | 3507-30-28.04.100-03 | Кронштейн фильтра | |
| 4 | 96.00.00.00.008 | Болт | |
| 5 | 9.16.03.00.053 | Труба воздушного фильтра | |
| 6 | 9.09.00.00.052 | Хомут | |
| 7 | 9.16.01.00.186 | Патрубок | |
| 8 | 3507-30-28.04.003 | Рукав | |
| 9 | 9.16.03.00.052 | Труба | |
| 10 | 96.00.00.00.006 | Болт | |
| 11 | 51.03.25.00.002 | Гайка | |
| 12 | 51.04.09.00.001 | Шайба | |
| 13 | 3507-30-28.04.006-03 | Перегородка | |
| 14 | 96.00.00.00.007 | Болт | |
| 15 | 9.16.01.00.196 | Фильтр воздушный | |
| 16 | 9.16.03.00.054 | Труба воздушного фильтра | |
| 17 | 3507-00-28.04.001 | Рукав | |
| 18 | 3507-30-28.04.002 | Патрубок | |
| 19 | 3507-30-28.04.008 | Перегородка | |
| 20 | 9.16.07.03.008 | Датчик | |
| 21 | 3507-30-28.04.004 | Рукав | |
| 22 | 9.09.00.00.089 | Хомут | |
| 23 | 9.11.07.00.007 | Манжета переходная |
