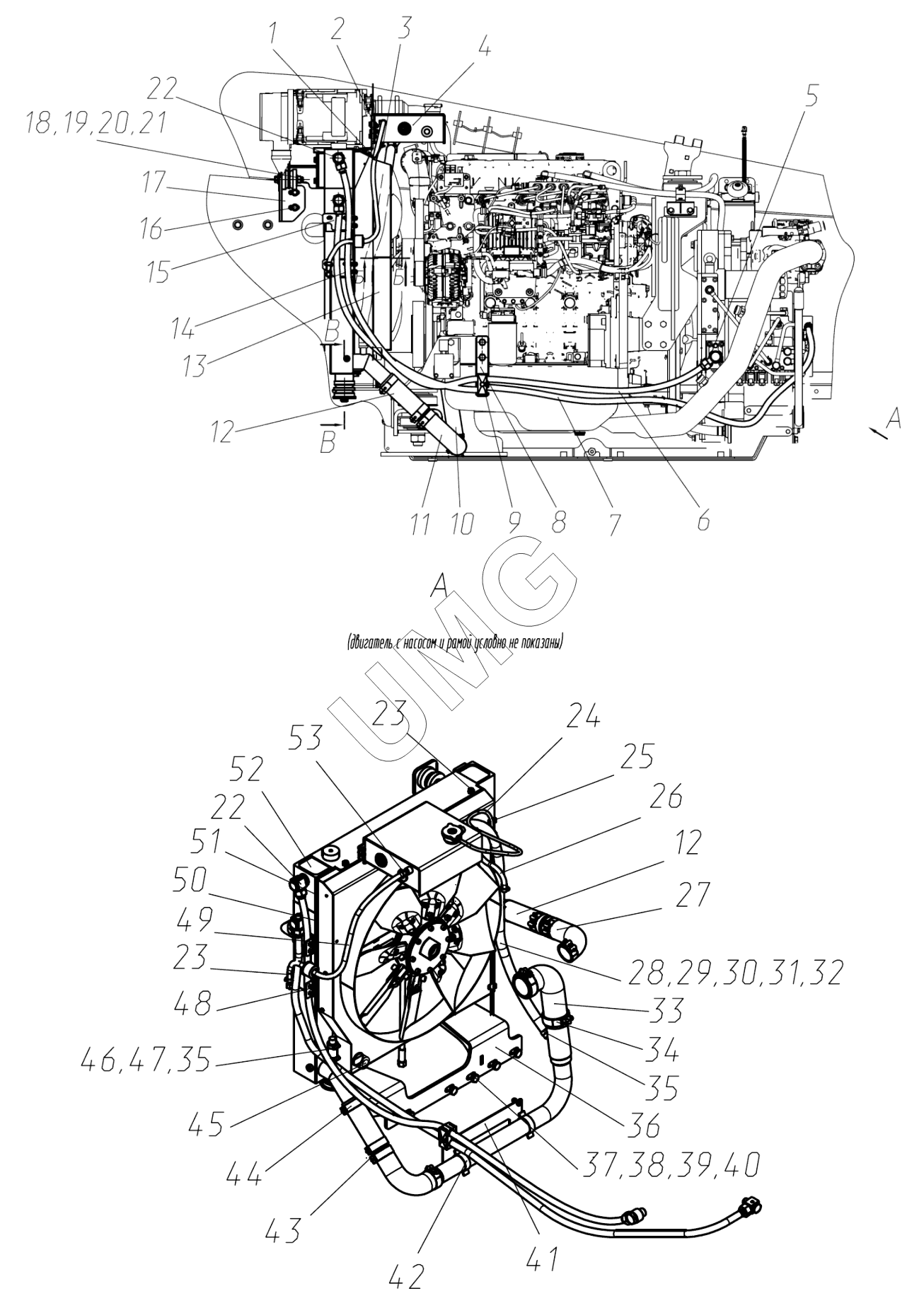

TLH 3507-12. Установка блока радиаторов. 3507-30-28.03.000-04
1
2
3
4
5
6
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
22
23
23
24
25
26
27
28
29
30
31
32
33
34
35
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3507-00-28.03.004-01 | Уголок упорный | |
| 2 | 96.00.00.00.019 | Болт | |
| 3 | 3507-00-28.03.014 | Уплотнитель | |
| 4 | 9.16.01.00.180 | Бачок расширительный | |
| 5 | 9.16.02.00.086 | Адаптер | |
| 6 | 9.16.06.03.011 | Рукав РВД | |
| 7 | 9.16.06.02.018 | Рукав РВД | |
| 8 | 3507-00-28.03.050 | Кронштейн РВД | |
| 9 | 9.16.04.00.013 | Зажим | |
| 10 | 9.16.03.00.051 | Труба | |
| 11 | 3507-30-28.03.003 | Рукав | |
| 12 | 3507-30-28.03.002 | Рукав | |
| 13 | 3507-30-28.03.400 | Диффузор | |
| 14 | 3507-00-28.03.040 | Установка перегородок радиатора | |
| 15 | 3507-00-28.03.005 | Кронштейн | |
| 16 | 96.00.00.00.011 | Болт | |
| 17 | 3507-00-28.03.008-01 | Кронштейн | |
| 18 | 140-50-28.00.004 | Шайба | |
| 19 | 96.00.00.00.004 | Болт | |
| 20 | 51.03.25.00.006 | Гайка | |
| 21 | 9.16.01.00.057 | Амортизатор | |
| 22 | 9.16.02.00.085 | Адаптер | |
| 23 | 96.00.00.00.006 | Болт | |
| 24 | 3507-00-28.03.016 | Рукав | |
| 25 | 9.09.00.00.088 | Хомут | |
| 26 | 3507-00-28.03.018 | Рукав | |
| 27 | 3507-30-28.03.005 | Рукав | |
| 28 | 3507-30-28.03.011 | Рукав | |
| 29 | 51.02.24.00.001 | Винт | |
| 30 | 51.04.04.00.015 | Шайба | |
| 31 | 51.04.02.00.002 | Шайба | |
| 32 | 9.16.04.00.035 | Хомут | |
| 33 | 3507-30-28.03.004 | Рукав | |
| 34 | 9.09.00.00.076 | Хомут | |
| 35 | 9.16.04.00.037 | Хомут | |
| 36 | 3507-30-28.03.200 | Кронштейн радиатора | |
| 37 | 96.00.01.00.008 | Болт | |
| 38 | 96.01.02.00.001 | Гайка | |
| 39 | 51.04.04.00.005 | Шайба | |
| 40 | 96.02.00.00.004 | Шайба | |
| 41 | 3507-00-28.03.080-01 | Кронштейн | |
| 42 | 9.16.04.00.019 | Хомут сантехнический | |
| 43 | 9.16.03.00.023 | Труба | |
| 44 | 9.09.00.00.014 | Хомут | |
| 45 | 9.11.07.00.007 | Манжета переходная | |
| 46 | 3507-30-28.03.010 | Рукав | |
| 47 | 3507-30-28.03.013 | Заглушка | |
| 48 | 96.00.00.00.018 | Болт | |
| 49 | 3507-00-28.03.017 | Рукав | |
| 50 | 3507-30-28.03.009 | Уплотнитель | |
| 51 | 3507-30-28.03.008 | Уплотнитель | |
| 52 | 9.16.01.00.178 | Радиатор | |
| 53 | 9.16.04.00.016 | Хомут | |
| 54 | 9.16.01.00.182 | Вентилятор | |
| 55 | 96.00.01.00.001 | Болт | |
| 56 | 9.16.02.00.087 | Адаптер | |
| 57 | 9.16.02.00.088 | Адаптер | |
| 58 | 9.16.06.06.001 | Рукав РВД | |
| 59 | 3507-00-28.03.003 | Втулка | |
| 60 | 96.00.01.00.004 | Болт | |
| 61 | 96.02.00.00.001 | Шайба | |
| 62 | 130-00-28.06.004 | Шайба | |
| 63 | 3507-00-28.03.041 | Перегородка боковая | |
| 64 | 3507-30-28.03.045 | Уплотнитель | |
| 65 | 96.00.00.00.006 | Болт | |
| 66 | 3507-30-28.03.044 | Уплотнитель | |
| 67 | 51.01.02.00.097 | Болт М8-6gх25.58.016 | |
| 68 | 51.04.04.00.020 | Шайба.65Г.016 | |
| 69 | 51.04.02.00.004 | Шайба | |
| 70 | 51.03.04.00.016 | Гайка | |
| 71 | 3507-00-28.03.042 | Уголок | |
| 72 | 3507-30-28.03.043 | Фартук резиновый |
