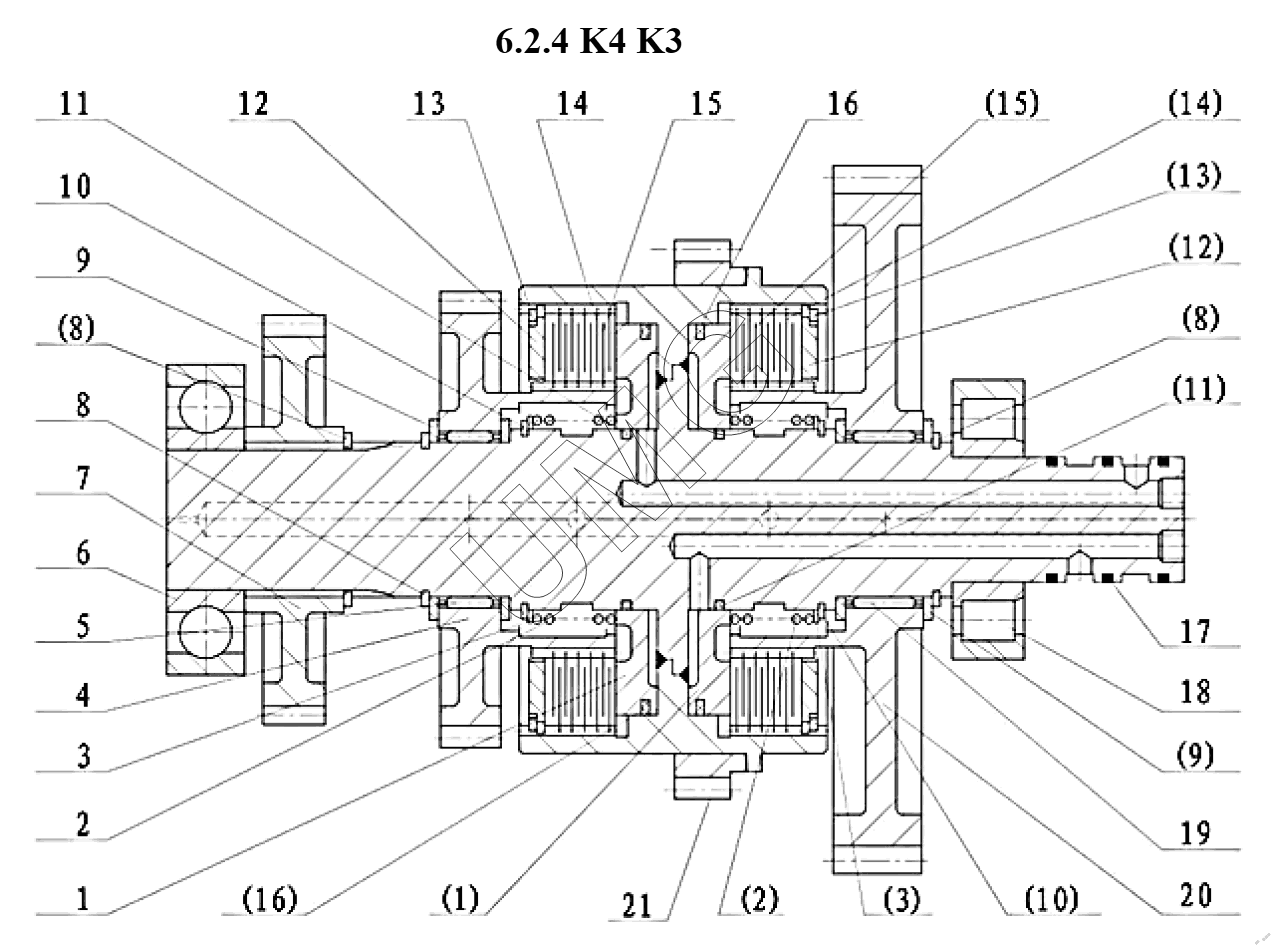

TLH 3507-12. K4 K3
1
1
2
2
3
3
4
5
6
7
8
8
8
9
9
10
10
11
11
12
12
13
13
14
14
15
15
16
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9.30.00.00.171 | Поршень малый в сборе | |
| 2 | 9.30.00.00.165 | Пружина возвратная | |
| 3 | 9.30.00.00.157 | Кольцо фиксированное | |
| 4 | 9.30.00.00.007 | Шестерня с 47-ю зубьями | |
| 5 | 9.30.00.00.124 | Подшипник игольчатый | |
| 6 | 9.30.00.00.187 | Подшипник | |
| 7 | 9.30.00.00.012 | Шестерня с 40-а зубьями | |
| 8 | 9.30.00.00.115 | Кольцо стопорное | |
| 9 | 9.30.00.00.150 | Кольцо упорное | |
| 10 | 9.30.00.00.164 | Кольцо зажимное эластичное для вала | |
| 11 | 9.30.00.00.170 | Кольцо уплотнительное | |
| 12 | 9.30.00.00.167 | Пластина малая торцевая | |
| 13 | 9.30.00.00.166 | Кольцо малое внешнее | |
| 14 | 9.30.00.00.156 | Пластина внешняя фрикционная | |
| 15 | 9.30.00.00.155 | Пластина внутренняя фрикционная | |
| 16 | 9.30.00.00.158 | Кольцо уплотнительное | |
| 17 | 9.30.00.00.149 | Кольцо уплотнительное | |
| 18 | 9.30.00.00.126 | Подшипник | |
| 19 | 9.30.00.00.125 | Подшипник игольчатый | |
| 20 | 9.30.00.00.013 | Шестерня с 56-ю зубьями | |
| 21 | 9.30.00.00.063 | Узел барабана сцепления K4K3 |
