TLH 3507-12. KVKR
1
1
2
2
3
3
4
5
5
6
7
7
8
9
9
10
11
11
12
12
13
13
14
14
15
15
16
16
17
18
18

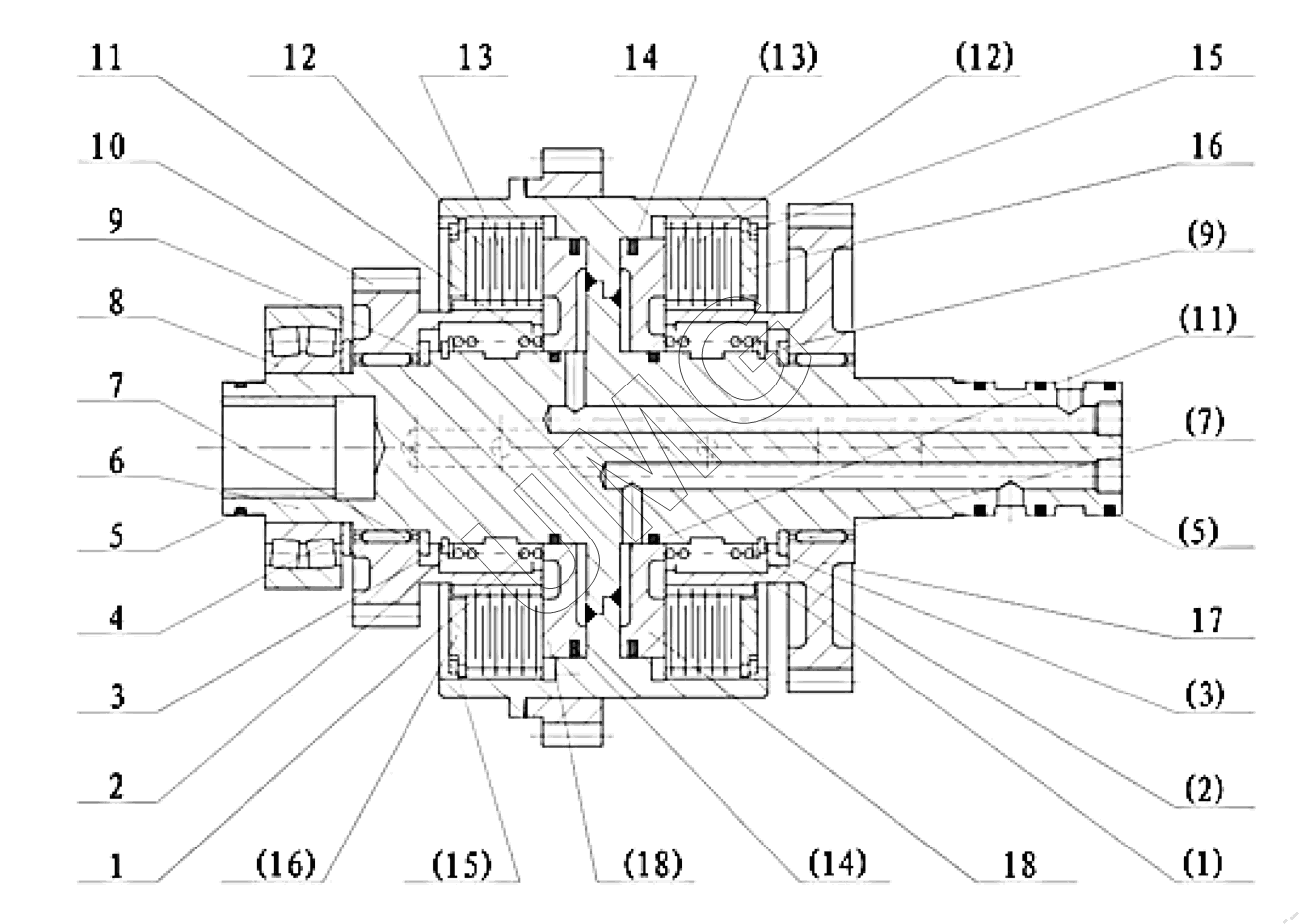

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9.30.00.00.165 | Пружина возвратная | |
| 2 | 9.30.00.00.157 | Кольцо фиксированное | |
| 3 | 9.30.00.00.164 | Кольцо зажимное эластичное для вала | |
| 4 | 9.30.00.00.008 | Прокладка | |
| 5 | 9.30.00.00.149 | Кольцо уплотнительное | |
| 6 | 9.30.00.00.062 | Узел барабана сцепления KVKR | |
| 7 | 9.30.00.00.124 | Подшипник игольчатый | |
| 8 | 9.30.00.00.179 | Подшипник | |
| 9 | 9.30.00.00.150 | Кольцо упорное | |
| 10 | 9.30.00.00.009 | Шестерня с 30-ю зубьями | |
| 11 | 9.30.00.00.170 | Кольцо уплотнительное | |
| 12 | 9.30.00.00.156 | Пластина внешняя фрикционная | |
| 13 | 9.30.00.00.155 | Пластина внутренняя фрикционная | |
| 14 | 9.30.00.00.158 | Кольцо уплотнительное | |
| 15 | 9.30.00.00.166 | Кольцо малое внешнее | |
| 16 | 9.30.00.00.167 | Пластина малая торцевая | |
| 17 | 9.30.00.00.011 | Шестерня с 45-ю зубьями | |
| 18 | 9.30.00.00.171 | Поршень малый в сборе |
