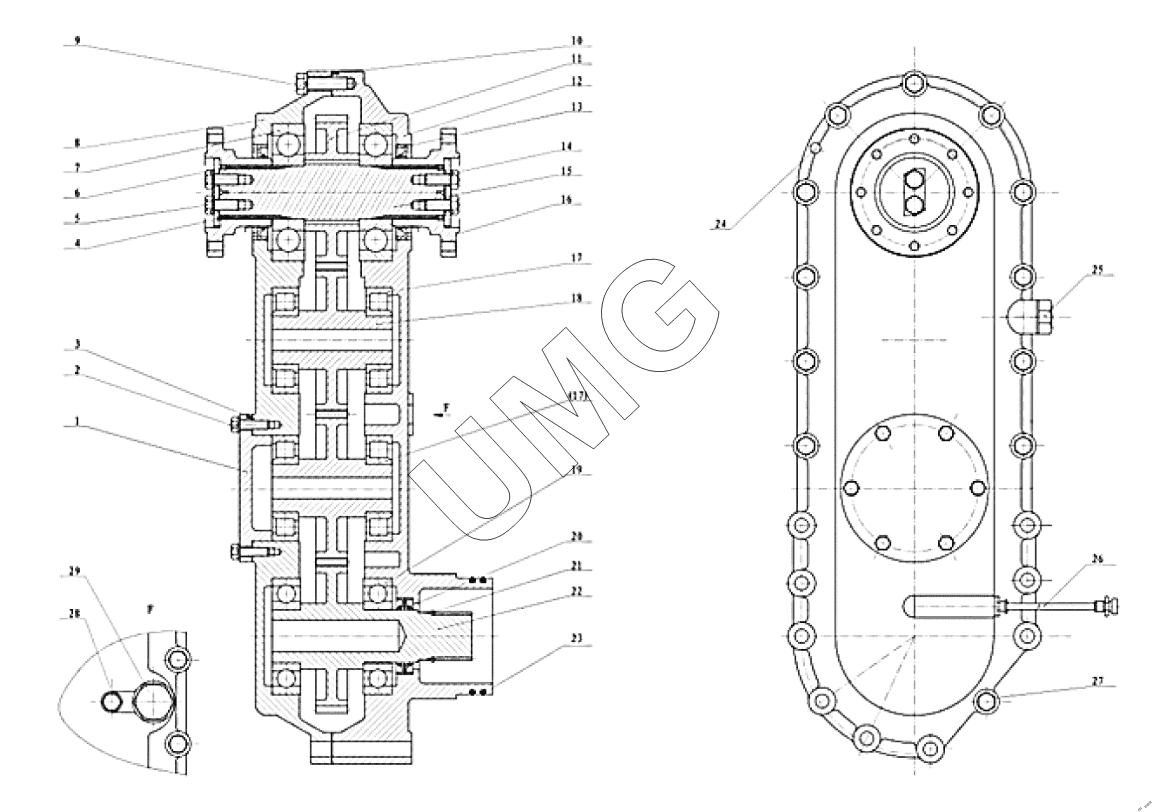

TLH 3507-12. Раздаточная коробка в сборе
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
17
18
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 9.30.00.00.120 | 9.30.00.00.120 | Шайба | |
| 9.30.00.00.180 | 9.30.00.00.180 | Прокладка уплотнительная | |
| 9.30.00.00.118 | 9.30.00.00.118 | Шайба | |
| 9.30.00.00.172 | 9.30.00.00.172 | Прокладка уплотнительная | |
| 9.30.00.00.178 | 9.30.00.00.178 | Прокладка уплотнительная | |
| 9.30.00.00.118 | 9.30.00.00.118 | Шайба | |
| 1 | 9.30.00.00.020 | Заглушка торцевая | |
| 2 | 9.30.00.00.097 | Болт | |
| 3 | 9.30.00.00.152 | Прокладка бумажная | |
| 4 | 9.30.00.00.183 | Кольцо уплотнительное | |
| 5 | 9.30.00.00.102 | Болт с шестигранной головкой | |
| 6 | 9.30.00.00.131 | Пластина прижимная | |
| 7 | 9.30.00.00.189 | Подшипник | |
| 8 | 9.30.00.00.027 | Коробка раздаточная задняя | |
| 9 | 9.30.00.00.095 | Болт | |
| 10 | 9.30.00.00.026 | Прокладка бумажная | |
| 11 | 9.30.00.00.022 | Шестерня с 35-ю зубьями | |
| 12 | 9.30.00.00.025 | Коробка раздаточная передняя | |
| 13 | 9.30.00.00.088 | Сальник | |
| 14 | 9.30.00.00.160 | Прокладка стопорная | |
| 15 | 9.30.00.00.023 | Вал выходной | |
| 16 | 9.30.00.00.024 | Выходной фланец | |
| 16 | 9.30.00.00.083 | Выходной фланец | |
| 17 | 9.30.00.00.127 | Подшипник | |
| 18 | 9.30.00.00.021 | Шестерня с 35-ю зубьями | |
| 19 | 9.30.00.00.188 | Подшипник | |
| 20 | 9.30.00.00.004 | Сальник | |
| 21 | 9.30.00.00.114 | Кольцо стопорное | |
| 22 | 9.30.00.00.019 | Вал-шестерня с 35-ю зубьями | |
| 23 | 9.30.00.00.001 | Кольцо уплотнительное | |
| 24 | 9.30.00.00.089 | Шпонка | |
| 25 | 9.30.00.00.140 | Винт запорный | |
| 26 | 9.30.00.00.073 | Крышка сапуна в сборе | |
| 27 | 9.30.00.00.091 | Болт | |
| 28 | 9.30.00.00.145 | Заглушка винтовая | |
| 29 | 9.30.00.00.141 | Винт запорный |
