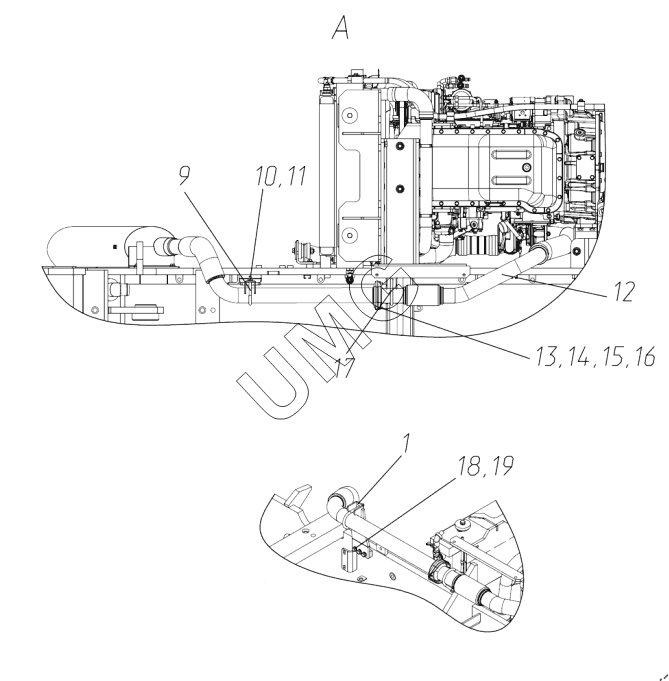

TLH 3507-12. Установка глушителя. 3507-00-28.01.000-10
1
9
10
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9.04.01.00.012 | Глушитель | |
| 2 | 9.04.01.00.009 | Труба выхлопная | |
| 3 | 9.09.00.00.083 | Хомут | |
| 4 | 51.01.02.00.026 | Болт | |
| 5 | 51.04.02.00.062 | Шайба | |
| 6 | 51.04.04.00.004 | Шайба.65Г.016 | |
| 7 | 9.04.01.00.013 | Труба системы выпуска | |
| 8 | 3507-00-28.01.600 | Кронштейн глушителя | |
| 9 | 3507-00-28.01.004 | Хомут | |
| 10 | 51.03.25.00.001 | Гайка | |
| 11 | 51.04.02.00.059 | Шайба С.10.02.Ст3сп.016 | |
| 12 | 9.04.01.00.014 | Труба системы выпуска | |
| 13 | 51.01.02.00.091 | Болт | |
| 14 | 51.03.04.00.027 | Гайка | |
| 15 | 51.04.04.00.020 | Шайба.65Г.016 | |
| 16 | 51.04.02.00.061 | Шайба С.8.02.Ст3сп.016 | |
| 17 | 3507-00-28.01.005 | Хомут | |
| 18 | 51.01.02.00.260 | Болт | |
| 19 | 51.04.04.00.001 | Шайба.65Г.016 |
