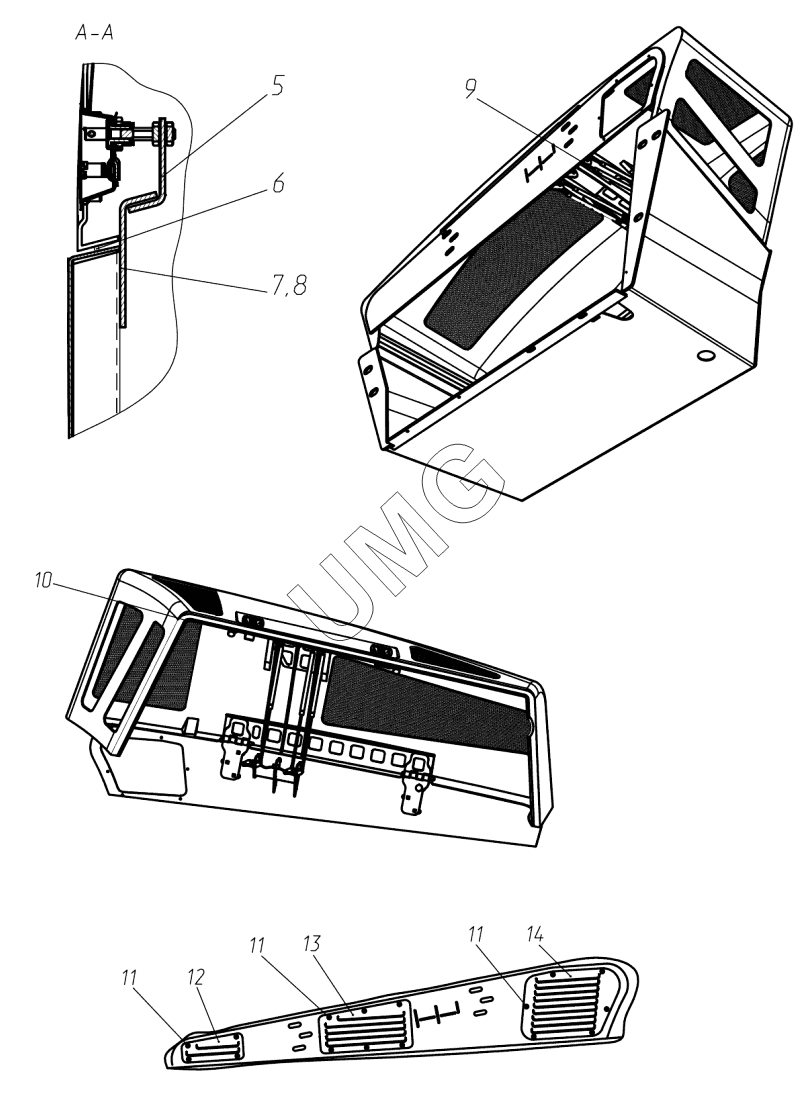

TLH 3507-12. Установка капотной системы. 3507-00-22.00.000
5
6
7
8
9
10
11
11
11
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3507-00-22.01.010 | Замок капота | |
| 2 | 51.03.25.00.003 | Гайка | |
| 3 | 9.11.02.00.060 | Замок | |
| 4 | 3507-00-22.01.000 | Капот | |
| 5 | 3507-00-22.00.001 | Язычок замка | |
| 6 | 9.07.10.00.181 | Амортизатор | |
| 7 | 3507-00-22.00.003 | Планка прижимная | |
| 8 | 96.00.00.00.019 | Болт | |
| 9 | 9.16.01.00.065 | Пружина газовая | |
| 10 | 3507-00-22.00.013 | Уплотнитель армированный металлом | |
| 11 | 96.00.00.00.006 | Болт | |
| 12 | 3507-00-22.00.211 | Решетка | |
| 13 | 3507-00-22.00.212 | Решетка | |
| 14 | 3507-00-22.00.213 | Решетка |
