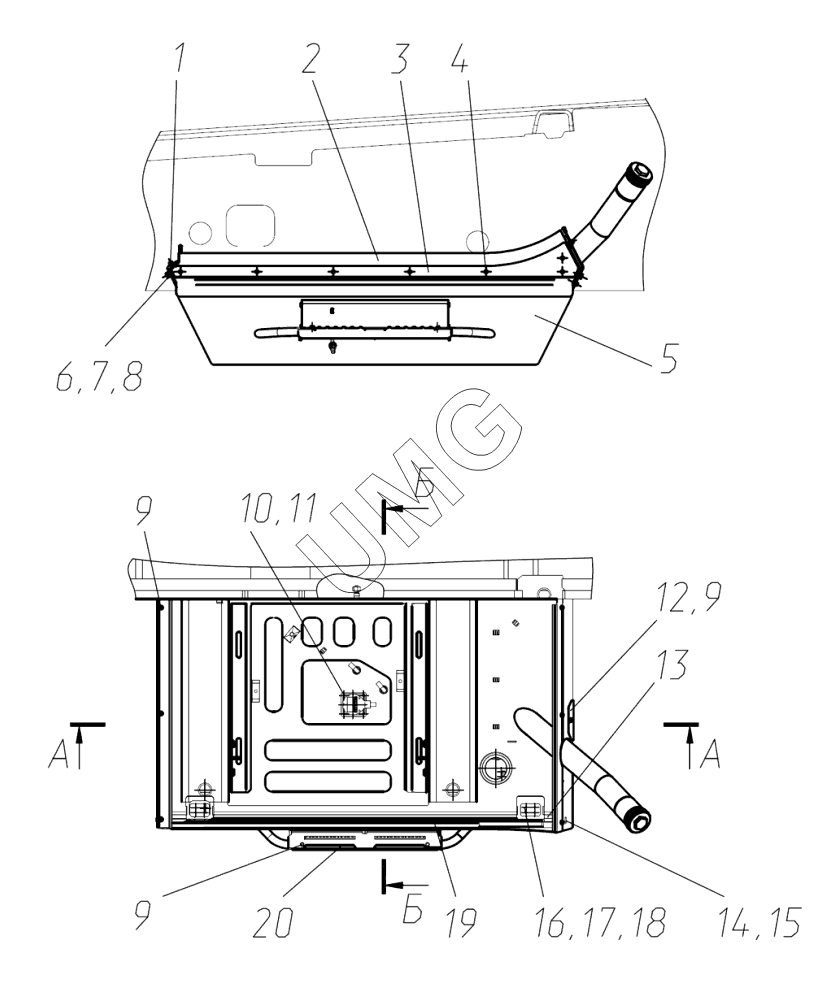

TLH 3507-12. Установка бака топливного. 3507-00-27.00.000-10
1
2
3
4
5
6
7
8
9
9
9
10
10
11
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3507-00-27.00.400 | Накладка | |
| 2 | 3507-00-27.00.014 | Пыльник | |
| 3 | 3507-00-27.00.015 | Пластина прижимная | |
| 4 | 51.01.02.00.079 | Болт | |
| 5 | 3507-00-27.00.200 | Крышка | |
| 6 | 51.01.02.00.080 | Болт | |
| 7 | 51.04.04.00.001 | Шайба.65Г.016 | |
| 8 | 51.04.02.00.019 | Шайба | |
| 9 | 51.01.02.00.077 | Болт | |
| 10 | 51.02.24.00.002 | Винт | |
| 10 | 51.02.24.00.002 | Винт | |
| 11 | 51.04.04.00.017 | Шайба | |
| 11 | 51.04.02.00.060 | Шайба | |
| 12 | 3507-00-27.00.013 | Лист | |
| 13 | 3507-00-27.00.007 | Уплотнитель | |
| 14 | 51.03.04.00.015 | Гайка | |
| 15 | 51.03.04.00.015 | Болт | |
| 16 | 3507-00-27.00.009-01 | Платик резьбовой | |
| 17 | 96.04.00.00.002 | Винт | |
| 18 | 9.16.01.00.158 | Петля | |
| 19 | 3507-00-27.00.004 | Уплотнитель | |
| 20 | 3507-00-27.00.012 | Накладка | |
| 21 | 3507-00-27.00.100-10 | Бак топливный | |
| 22 | 50.02.00.00.103 | Кольцо | |
| 23 | 9.16.02.00.057 | Адаптер | |
| 24 | 020-00-27.00.003 | Шайба | |
| 25 | 51.01.02.00.122 | Болт | |
| 26 | 9.16.01.00.097 | Пружина газовая | |
| 27 | 3507-00-27.00.006 | Уголок | |
| 28 | 3507-00-27.00.003 | Уплотнитель | |
| 29 | 3507-00-27.00.005-01 | Полоса | |
| 30 | 3507-00-27.00.008 | Уплотнитель | |
| 32 | 9.16.07.09.015 | Планка крепления | |
| 33 | 51.03.25.00.002 | Гайка | |
| 34 | 9.16.07.03.005 | Датчик уровня топлива | |
| 35 | 020-01-20.27.112 | Лист | |
| 36 | 020-01-20.27.112-10 | Лист | |
| 37 | 9.16.01.00.098 | Замок | |
| 38 | 9.16.01.00.189 | Пластина запорная | |
| 39 | 3507-00-27.00.001 | Коврик АКБ | |
| 40 | 9.16.02.00.071 | Адаптер | |
| 41 | 9.16.02.00.062 | Адаптер | |
| 42 | 51.01.02.00.235 | Болт | |
| 43 | 96.00.03.00.002 | Болт | |
| 43 | 51.04.04.00.004 | Шайба.65Г.016 | |
| 44 | 51.04.02.00.062 | Шайба |
