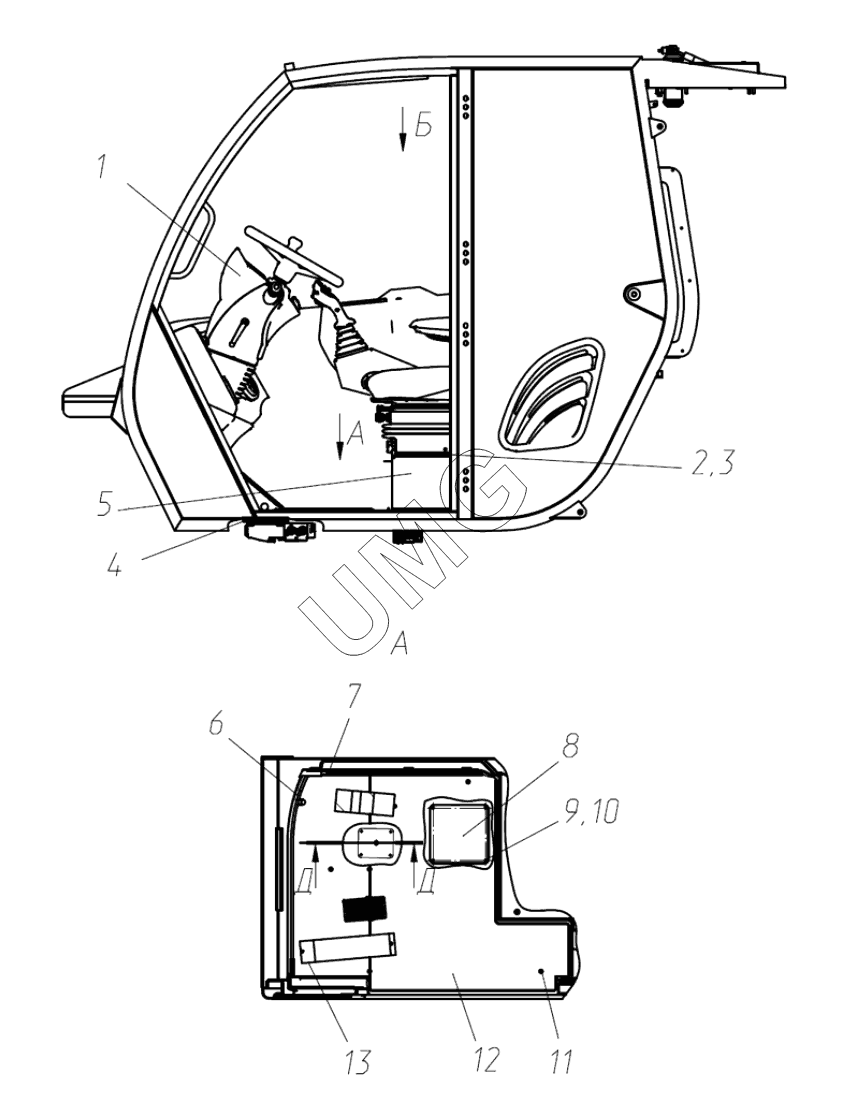

TLH 3507-12. Управление погрузчиком. 3507-00-25.00.000-02
1
2
3
4
5
6
7
8
9
10
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9.11.05.00.058 | Колонка рулевая | |
| 2 | 96.04.05.00.001 | Винт | |
| 3 | 96.00.00.00.003 | Болт | |
| 4 | 3507-00-25.00.009 | Втулка | |
| 5 | 3507-00-25.00.500 | Установка кондиционера и отопителя | |
| 6 | 17.01.15.00.122 | Уплотнитель | |
| 7 | 17.01.15.00.121 | Уплотнитель | |
| 8 | 3507-00-25.00.502 | Крышка датчика уровня топлива | |
| 9 | 51.01.02.00.126 | Болт | |
| 10 | 51.04.04.00.018 | Шайба.65Г.016 | |
| 11 | 96.04.06.00.001 | Винт | |
| 12 | 3507-00-25.00.003-06 | Лист напольный задний | |
| 13 | 3507-00-25.00.002-06 | Лист напольный передний | |
| 14 | 51.01.02.00.040 | Болт | |
| 15 | 51.04.04.00.020 | Шайба.65Г.016 | |
| 16 | 3507-00-25.00.501 | Крышка корпуса отопителя | |
| 17 | 9.16.01.00.185 | Ковер "TLH-3507, 3510, 4007" | |
| 18 | 3507-00-25.00.005-01 | Площадка для отдыха левой ноги | |
| 19 | 96.04.06.00.002 | Винт | |
| 20 | 51.01.02.00.084 | Болт | |
| 21 | 96.00.00.00.011 | Болт | |
| 22 | 51.03.25.00.001 | Гайка | |
| 23 | 3507-00-25.00.015 | Проставка | |
| 24 | 9.16.01.00.177 | Сиденье оператора | |
| 25 | 96.00.00.00.013 | Болт | |
| 26 | 51.03.25.00.008 | Гайка | |
| 27 | 3507-00-25.00.050-01 | Кронштейн джойстика нижний | |
| 28 | 3507-00-25.00.040-10 | Кронштейн джойстика верхний | |
| 29 | 3507-00-25.00.011-02 | Накладка | |
| 30 | 3507-00-25.00.012-01 | Заглушка педали тормоза | |
| 31 | 3507-00-25.00.001-02 | Шумозоляция пола | |
| 32 | 51.04.02.00.019 | Шайба | |
| 33 | 96.00.02.00.007 | Болт | |
| 34 | 51.04.04.00.001 | Шайба.65Г.016 |
