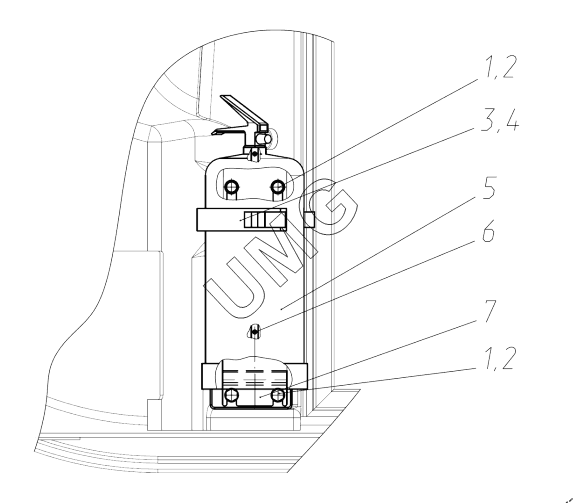

TLH 3507-12. Установка огнетушителя. 3507-00-23.65.000
1
1
2
2
3
4
5
6
7
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 51.01.02.00.096 | Болт | |
| 2 | 51.04.02.00.061 | Шайба С.8.02.Ст3сп.016 | |
| 3 | 9.16.01.00.088 | Кронштейн транспортный | |
| 4 | 9.16.01.00.086 | Уплотнитель самоклеющийся | |
| 5 | 9.07.04.00.007 | Огнетушитель | |
| 6 | 96.04.03.00.001 | Винт | |
| 7 | 3507-00-23.65.019 | Кронштейн |
