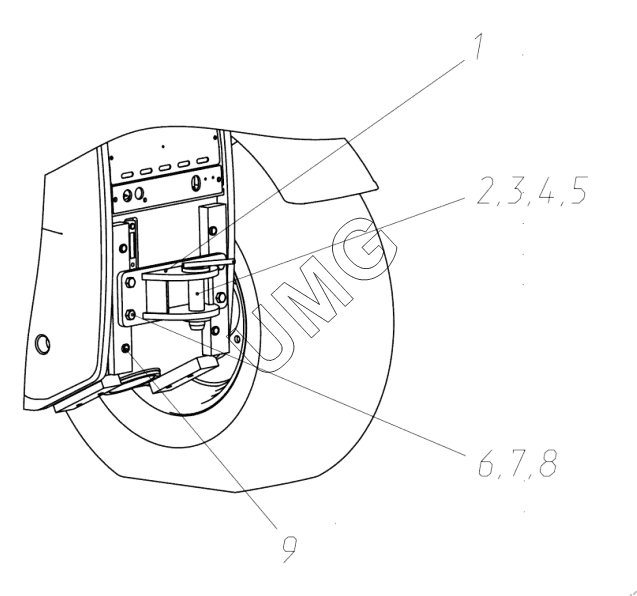

TLH 3507-12. Установка фаркопа
1
2
3
4
5
6
7
8
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3507-00-50.00.810 | Кронштейн буксировочный | |
| 2 | 3507-00-50.00.820 | Палец в сборе | |
| 3 | 9.16.01.00.108 | Кольцо | |
| 4 | 9.16.01.00.109 | Шплинт | |
| 5 | 08.05.06.00.001 | Цепь стальная | |
| 6 | 96.00.02.00.014 | Болт | |
| 7 | 51.04.04.00.008 | Шайба | |
| 8 | 51.04.02.00.066 | Шайба | |
| 9 | 9.16.01.00.191 | Заглушка пластиковая |
