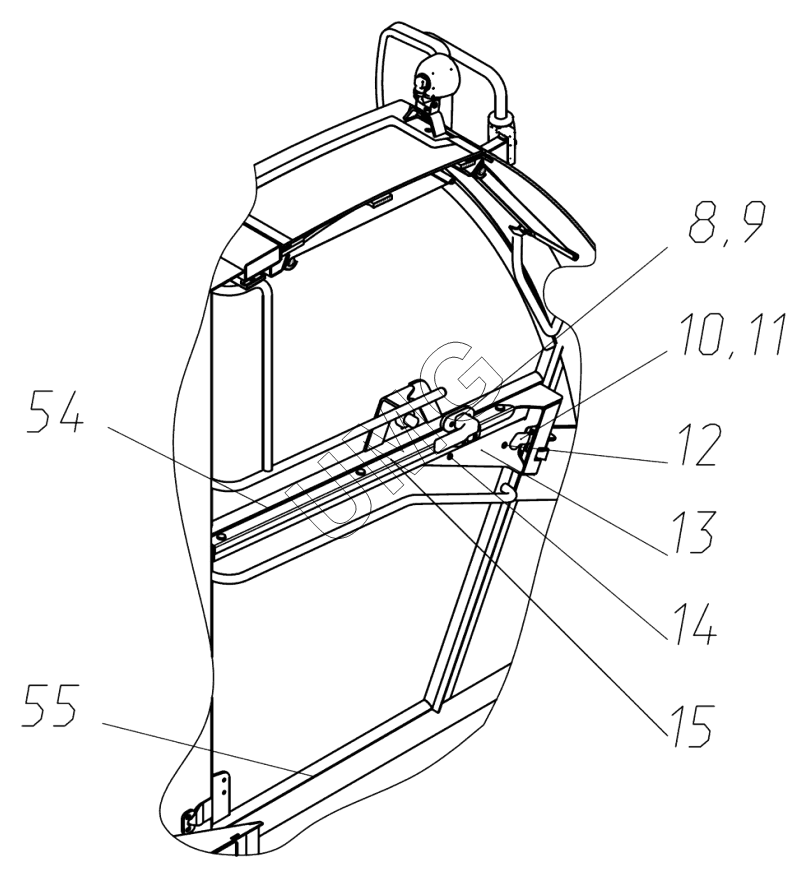

TLH 3507-12. Дверь в сборе. 3507-00-23.40.000
8
9
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3507-00-23.41.000 | Металлоконструкция двери верхняя | |
| 2 | 3507-00-23.42.000-10 | Металлоконструкция двери нижней | |
| 3 | 3507-00-23.40.100 | Петля в сборе | |
| 4 | 9.16.01.00.122 | Ручка двери | |
| 5 | 96.00.00.00.016 | Болт | |
| 6 | 9.16.01.00.121 | Фиксатор | |
| 7 | 51.02.09.00.014 | Винт | |
| 8 | 9.16.01.00.123 | Ручка форточки | |
| 9 | 51.02.09.00.014 | Винт | |
| 10 | 9.16.01.00.120 | Замок двери | |
| 11 | 96.00.00.00.022 | Болт | |
| 12 | 51.02.25.00.003 | Винт | |
| 13 | 3507-00-23.40.001 | Панель | |
| 14 | 51.02.25.00.002 | Винт | |
| 15 | 3507-00-23.40.004 | Уголок декоративный | |
| 16 | 17.01.15.00.119 | Уплотнитель двери | |
| 17 | 17.01.15.00.119 | Уплотнитель двери | |
| 18 | 9.16.01.00.124 | Упор ручки форточки | |
| 19 | 51.02.25.00.001 | Винт | |
| 20 | 3507-00-23.40.006 | Скоба защелки | |
| 21 | 3507-00-23.40.005 | Защелка дверная | |
| 22 | 51.03.25.00.001 | Гайка | |
| 23 | 51.04.09.00.007 | Шайба | |
| 24 | 96.04.03.00.005 | Винт | |
| 25 | 9.16.01.00.094 | Колпачок самореза |
