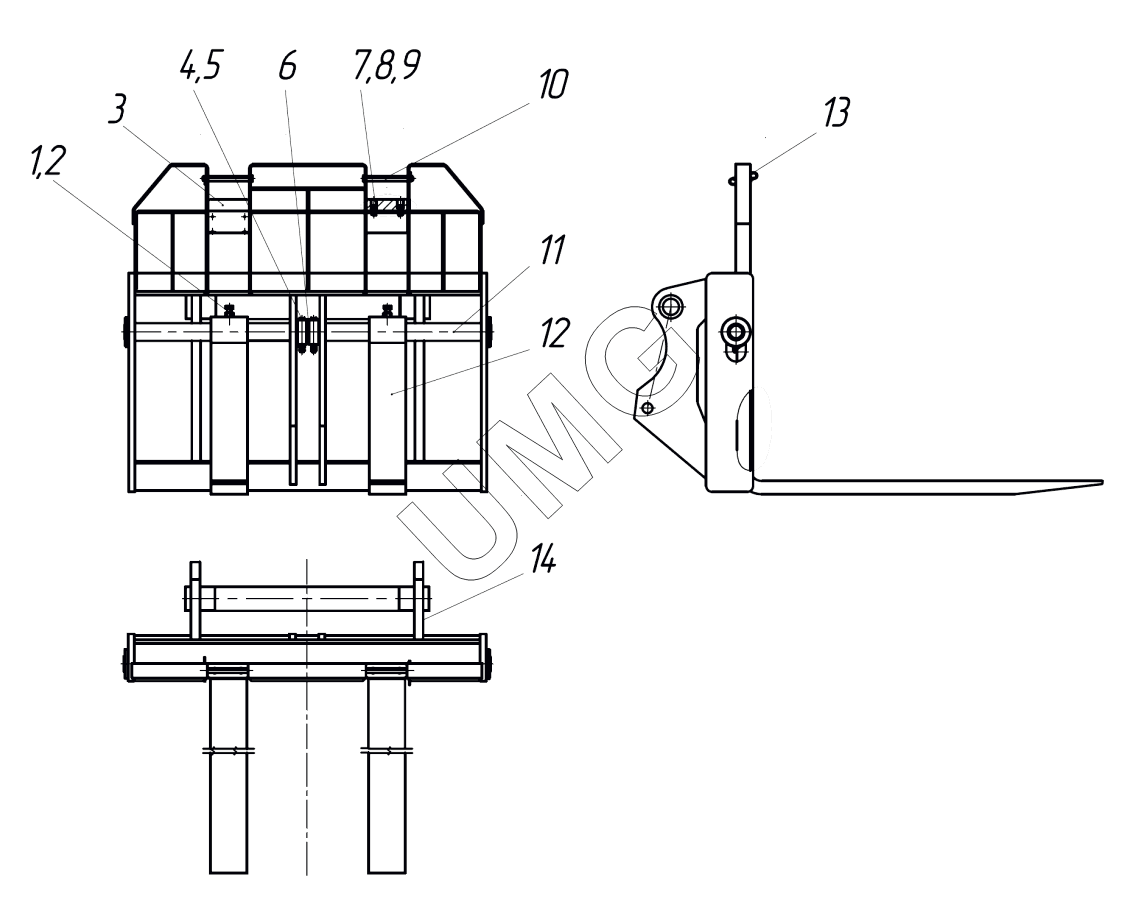

TLH 3507-12. Вилы плавающие. 3507-00-80.80.400
1
2
3
4
5
6
7
8
9
10
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 51.03.04.00.054 | Гайка | |
| 2 | 51.01.01.00.092 | Болт | |
| 3 | 9.07.10.00.189 | Отбойник резиновый | |
| 4 | 51.03.04.00.014 | Гайка-6Н.6.016 | |
| 5 | 51.01.01.00.129 | Болт | |
| 6 | 3507-00-80.80.401 | Кольцо | |
| 7 | 51.03.04.00.043 | Гайка-6Н.6.016 | |
| 8 | 51.04.04.00.020 | Шайба.65Г.016 | |
| 9 | 51.02.03.00.017 | Винт | |
| 10 | 3507-99-80.80.401 | Ось | |
| 11 | 3507-00-80.80.420 | Ось | |
| 12 | 3507-00-80.80.450 | Вила в сборе | |
| 13 | 3507-00-80.80.440-01 | Рама с кареткой |
