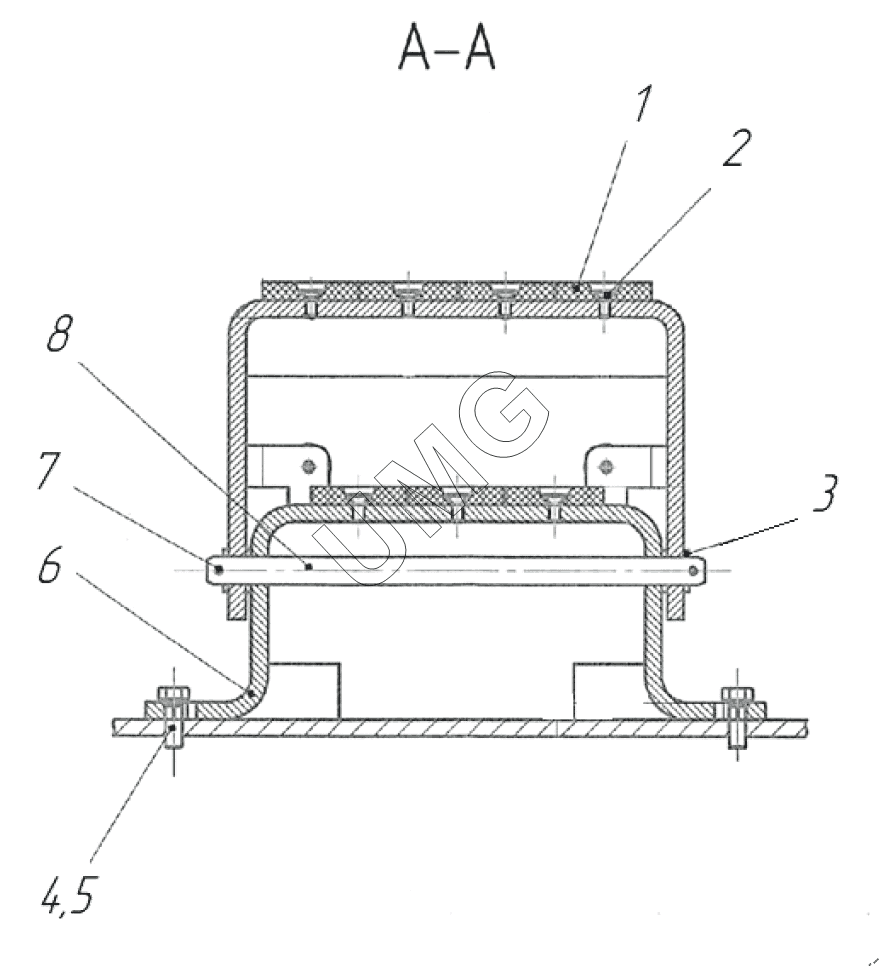

TLH 3507-12. Установка буфера рабочего оборудования. 3507-04-88.00.00
1
2
3
4
5
6
7
8
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9.16.01.00.214 | Подушка крепления | |
| 2 | 96.04.00.00.001 | Винт | |
| 3 | 96.02.00.00.002 | Шайба | |
| 4 | 96.00.02.00.010 | Болт | |
| 5 | 51.04.04.00.004 | Шайба.65Г.016 | |
| 6 | 3507-03-88.10.100 | Металлоконструкция опоры | |
| 7 | 51.06.01.00.001 | Шплинт | |
| 8 | 3507-02-88.00.003 | Ось | |
| 9 | 9.16.01.00.179 | Шплинт | |
| 10 | 3507-02-88.00.004 | Ось | |
| 11 | 3507-03-88.20.100 | Металлоконструкция скобы | |
| 12 | 9.07.10.00.180 | Буфер резиновый |
