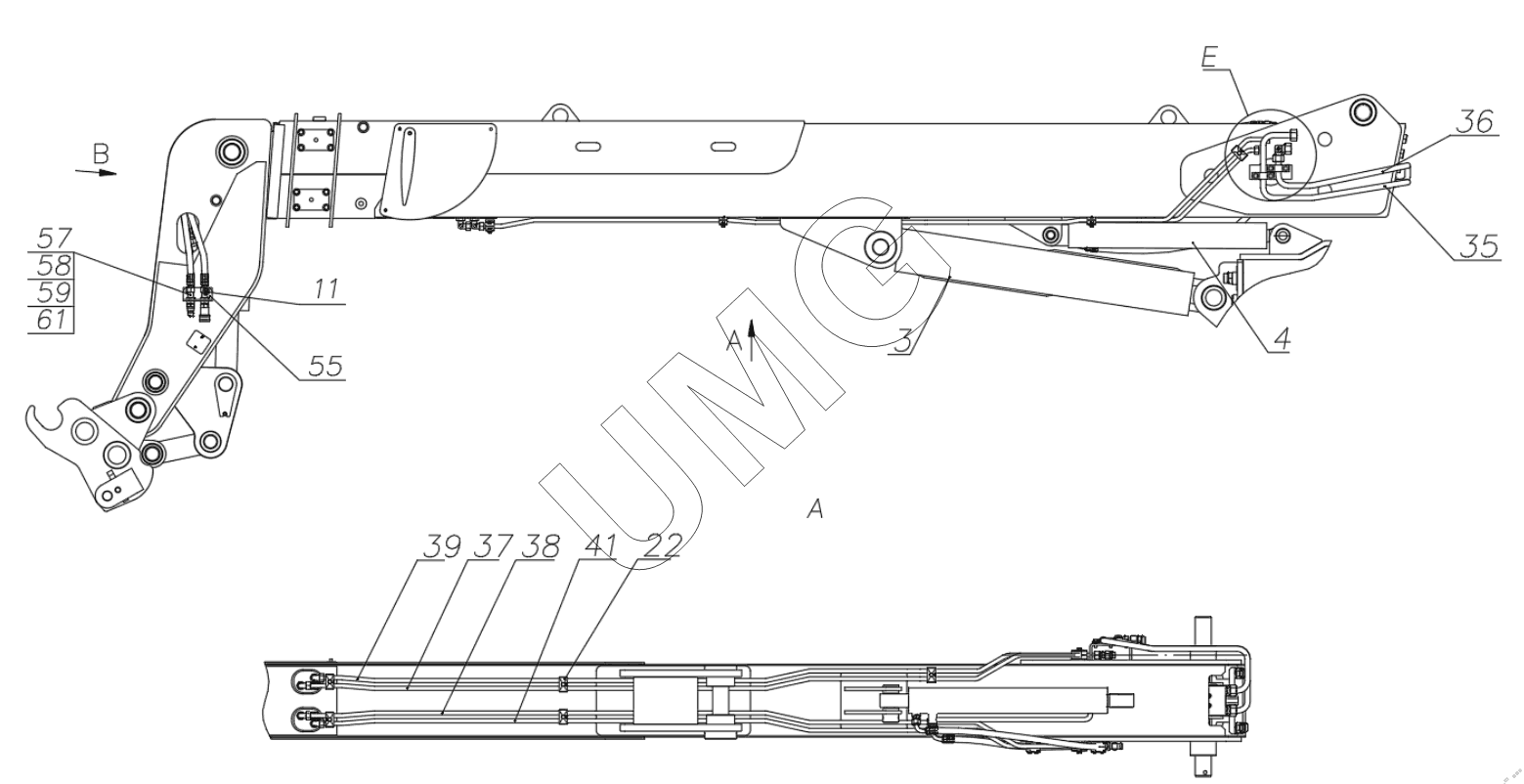

TLH 3507-12. Гидрооборудование стрелы (без дивертора с БРС). 3507-01-81.00.000-01
3
4
11
22
35
36
37
38
39
41
55
57
58
59
61
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 9.09.00.00.088 | 9.09.00.00.088 | Хомут | |
| 1 | 3507-00-81.10.100 | Гидроцилиндр наклона в сборе | |
| 2 | 3507-00-81.10.200 | Гидроцилиндр телескопический в сборе | |
| 3 | 3507-00-81.10.300 | Гидроцилиндр стрелоподъемнный в сборе | |
| 4 | 3507-00-81.10.400 | Гидроцилиндр компенсационный в сборе | |
| 8 | 3507-00-81.00.001 | Планка регулировочная | |
| 9 | 3507-00-81.00.001-01 | Планка регулировочная | |
| 10 | 96.00.00.00.001 | Болт шестигранный с фланцем | |
| 11 | 96.00.00.00.005 | Болт | |
| 12 | 51.01.02.00.059 | Болт | |
| 21 | 9.16.04.00.011 | Зажим в сборе | |
| 22 | 9.16.04.00.001 | Зажим двойной в сборе | |
| 23 | 9.16.04.00.012 | Хомут усиленный | |
| 26 | 9.16.02.00.037 | Адаптер | |
| 27 | 9.16.02.00.068 | Адаптер | |
| 28 | 9.16.02.00.075 | Адаптер | |
| 29 | 9.16.02.00.023 | Адаптер | |
| 31 | 9.16.06.02.007 | Рукав в сборе РВД | |
| 32 | 9.16.06.02.008 | Рукав в сборе РВД | |
| 35 | 9.16.03.00.018 | Трубопровод | |
| 36 | 9.16.03.00.017 | Трубопровод | |
| 37 | 9.16.03.00.019 | Трубопровод | |
| 38 | 9.16.03.00.020 | Трубопровод | |
| 39 | 9.16.03.00.021 | Трубопровод | |
| 41 | 9.16.03.00.022 | Трубопровод | |
| 43 | 3507-00-81.00.010-10 | Рукав гидроцилиндра наклона | |
| 44 | 3507-00-81.00.020 | Рукав дивертора | |
| 55 | 3507-01-81.00.001 | Кронштейн | |
| 57 | 350-00-82.00.001 | Штуцер | |
| 58 | 9.16.02.00.011 | Адаптер | |
| 59 | 9.16.05.00.003 | Соединение быстроразъемное | |
| 61 | 9.16.02.00.063 | Кольцо уплотнительное |
