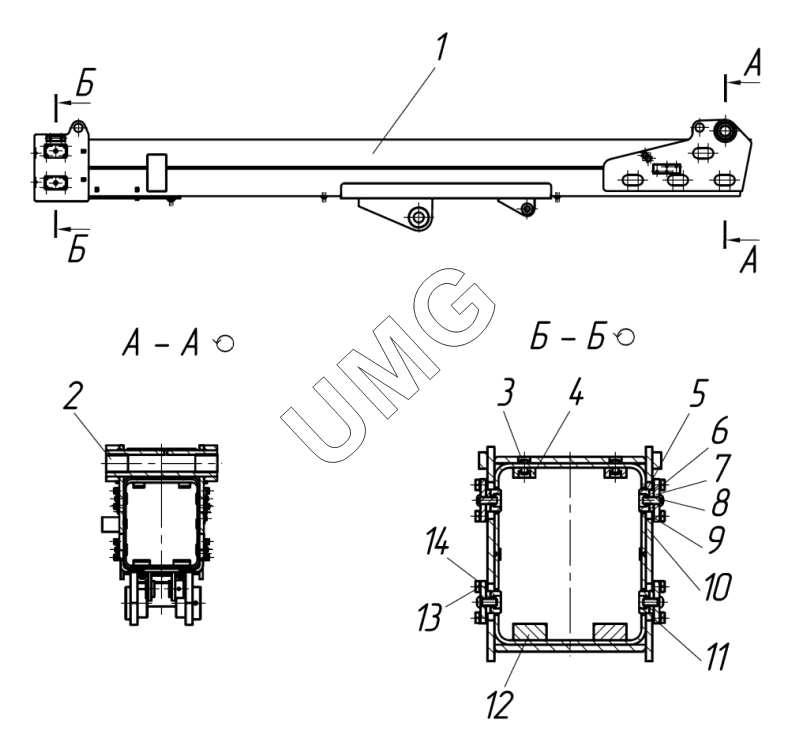

TLH 3507-12. Стрела внешняя в сборе. 3507-10-80.10.000
1
3
4
5
6
7
8
9
10
11
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3507-00-80.10.400 | Металлоконструкция стрелы верхней | |
| 3 | 51.02.06.00.001 | Винт | |
| 4 | 3507-99-80.00.003 | Слайдер | |
| 5 | 3507-99-80.00.005 | Слайдер | |
| 6 | 3507-10-80.00.071 | Проставка | |
| 7 | 3507-00-80.10.011 | Пластина | |
| 8 | 51.02.06.00.002 | Винт | |
| 9 | 3507-00-80.10.013 | Пластина регулировочная | |
| 10 | 3507-00-80.10.012 | Пластина регулировочная | |
| 11 | 3507-99-80.00.007 | Гайка | |
| 12 | 3507-99-80.00.004 | Слайдер | |
| 13 | 51.01.02.00.282 | Болт | |
| 14 | 9.16.01.00.052 | Шайба клиновая |
