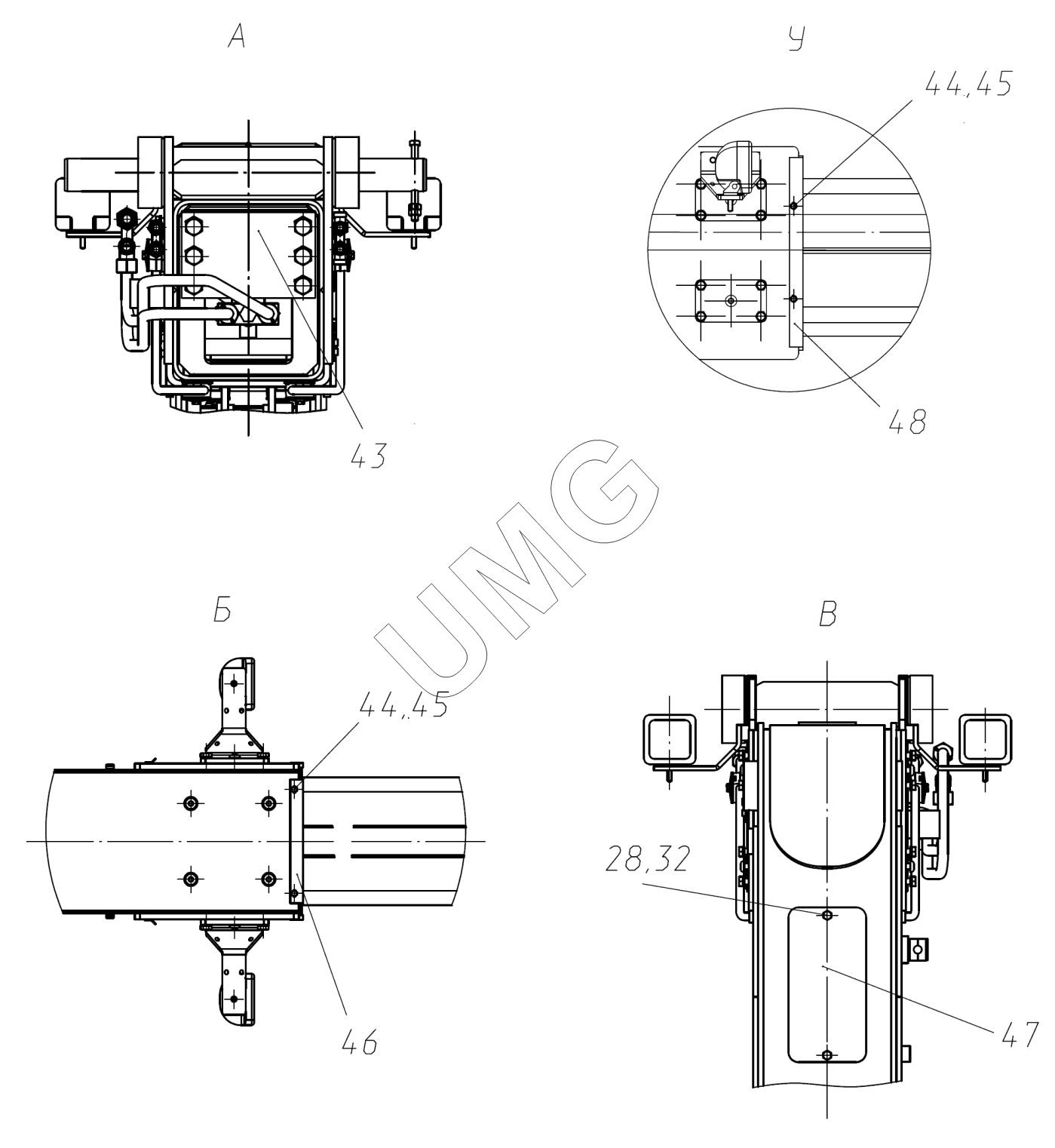

TLH 3507-12. Рабочее оборудование (2-х звенный механизм с вылетом от 4187 до 6938 мм.). 3507-10-80.00.000

Позиция на иллюстрации	Заводской номер детали	Название детали
1	3507-10-80.10.000	Стрела внешняя в сборе
2	3507-10-80.20.000	Стрела выдвижная в сборе
3	3507-00-85.80.000	Установка квик-каплера механического
4	3507-00-80.40.000-10	Тяга в сборе
5	3507-00-80.30.000	Дельта в сборе
6	3507-01-81.00.000-01	Гидрооборудование стрелы
7	3507-01-80.00.001	Палец
8	51.01.02.00.317	Болт
9	51.03.04.00.049	Гайка
10	3507-00-80.90.005	Шайба регулировочная
11	51.01.02.00.316	Болт
12	3107-01-80.00.002	Палец
13	62.01.01.00.001	Пресс-масленка
14	3507-01-80.00.006	Палец
15	51.01.02.00.191	Болт
16	51.03.04.00.016	Гайка
17	96.00.02.00.020	Болт
18	3507-00-80.90.001	Шайба регулировочная
19	3507-01-80.00.003	Палец
20	51.01.02.00.315	Болт
21	51.03.04.00.097	Гайка
22	3507-00-80.90.100	Установка регулировочных шайб
23	3507-01-80.00.004	Палец
24	3507-01-80.00.007	Палец
25	50.03.00.00.012	Кольцо
26	3507-00-80.90.002	Шайба регулировочная
27	3507-01-80.00.005	Палец
28	3507-10-80.50.012	Шайба
29	51.02.29.00.004	Винт
30	3507-01-80.00.008	Палец
31	51.01.02.00.320	Болт
32	51.04.04.00.001	Шайба.65Г.016
33	3507-00-80.90.003	Шайба регулировочная
34	3507-00-80.00.010	Палец в сборе
35	51.01.02.00.314	Болт
36	3507-01-80.00.013	Палец
37	3507-01-80.00.014	Палец
38	3507-01-80.00.009	Палец
39	62.01.00.00.012	Масленка
40	9.01.16.00.006	Колпачок с язычком-фиксатором
41	3507-00-80.90.004	Шайба регулировочная
42	3507-01-80.00.012	Палец
43	3507-10-80.60.400	Металлоконструкция кронштейна
44	51.01.02.00.093	Болт
45	51.04.02.00.018	Шайба
46	3507-00-80.90.020	Щетка грязезащитная
47	3507-00-80.00.031	Крышка
48	3507-00-80.90.010	Щетка грязезащитная
49	96.00.02.00.016	Болт
50	51.04.04.00.034	Шайба
51	96.00.00.00.018	Болт
52	3507-00-80.00.032	Крышка
53	3507-90-80.00.001	Пластина регулировочная
54	3507-90-80.00.002	Пластина регулировочная
