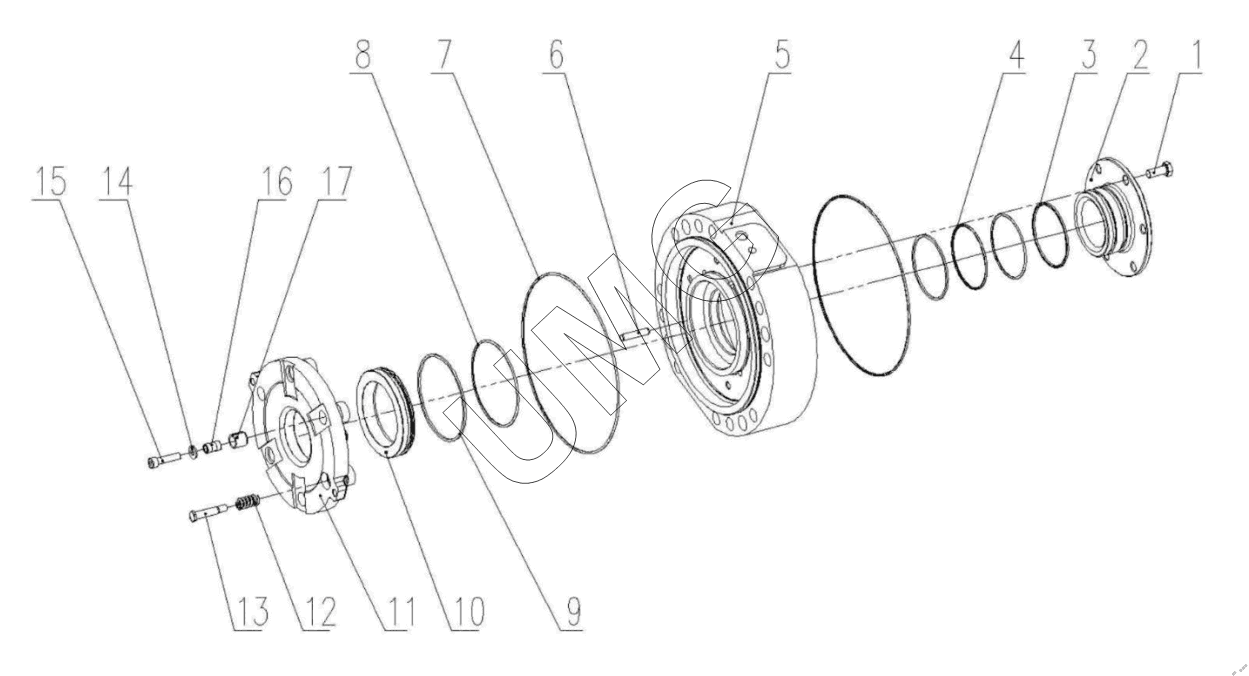

TLH 3507-12. Тормоз в сборе
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9.30.01.00.105 | Болт M10х1,25х25 | |
| 2 | 9.30.01.00.005 | Седло поршня | |
| 3 | 9.30.01.00.093 | Кольцо опорное | |
| 4 | 9.30.01.00.092 | Кольцо уплотнительное | |
| 5 | 9.30.01.00.043 | Корпус тормоза | |
| 6 | 9.30.01.00.130 | Штифт цилиндрический 8х40 | |
| 7 | 9.30.01.00.121 | Кольцо уплотнительное 230х3.55 | |
| 8 | 9.30.01.00.095 | Кольцо уплотнительное | |
| 9 | 9.30.01.00.094 | Кольцо опорное | |
| 10 | 9.30.01.00.036 | Поршень рабочего тормоза | |
| 11 | 9.30.01.00.001 | Пластина прижимная | |
| 12 | 9.30.01.00.097 | Пружина сжатия | |
| 13 | 9.30.01.00.084 | Болт направляющий | |
| 14 | 9.30.01.00.062 | Шайба | |
| 15 | 9.30.01.00.115 | Болт M8x35 | |
| 16 | 9.30.01.00.064 | Муфта | |
| 17 | 9.30.01.00.072 | Манжета |
