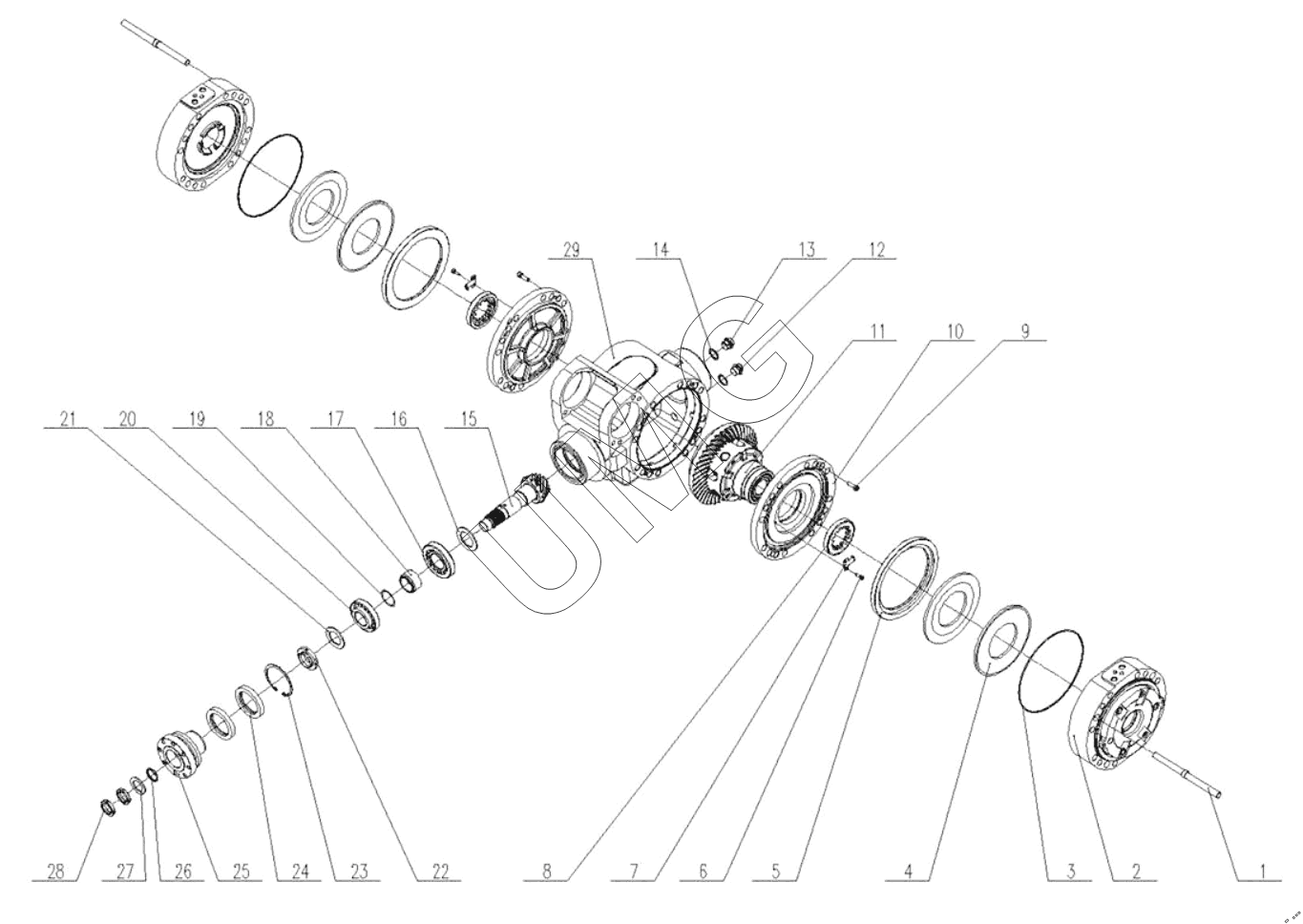

TLH 3507-12. Главная передача в сборе
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9.30.01.00.083 | Шпилька | |
| 2 | 9.30.01.00.011 | Тормоз в сборе | |
| 2 | 9.30.01.00.018 | Тормоз в сборе | |
| 3 | 9.30.01.00.121 | Кольцо уплотнительное 230х3.55 | |
| 4 | 9.30.01.00.098 | Тарельчатая пружина | |
| 5 | 9.30.01.00.065 | Опора | |
| 6 | 9.30.01.00.114 | Болт M6x16 | |
| 7 | 9.30.01.00.051 | Пластина упорная | |
| 8 | 9.30.01.00.087 | Гайка установочная | |
| 9 | 9.30.01.00.112 | Винт M8х25 | |
| 10 | 9.30.01.00.037 | Фланец | |
| 11 | 9.30.01.00.007 | Дифференциал в сборе | |
| 12 | 9.30.01.00.079 | Винт M22х1,5 магнитный запорный с шестигранной головкой | |
| 13 | 9.30.01.00.078 | Винт M22х1,5 запорный с 6-гранной головкой | |
| 14 | 9.30.01.00.117 | Кольцо сальниковое D=22 | |
| 15 | 9.30.01.00.135 | Колесо зубчатое ведущее коническое | |
| 16 | 9.30.01.00.073 | Шайба | |
| 17 | 9.30.01.00.126 | Подшипник конический 1 | |
| 18 | 9.30.01.00.055 | Втулка | |
| 19 | 9.30.01.00.060 | Шайба регулировочная 1 | |
| 19 | 9.30.01.00.061 | Шайба регулировочная 2 | |
| 20 | 9.30.01.00.125 | Подшипник конический | |
| 21 | 9.30.01.00.063 | Шайба регулировочная | |
| 22 | 9.30.01.00.086 | Гайка стопорная 1 | |
| 23 | 9.30.01.00.118 | Кольцо пружинное D=90 | |
| 24 | 9.30.01.00.124 | Сальник | |
| 25 | 9.30.01.00.009 | Фланец входной в сборе | |
| 26 | 9.30.01.00.123 | Кольцо уплотнительное | |
| 27 | 9.30.01.00.075 | Шайба упорная | |
| 28 | 9.30.01.00.109 | Коническая гайка | |
| 29 | 9.30.01.00.038 | Картер |
