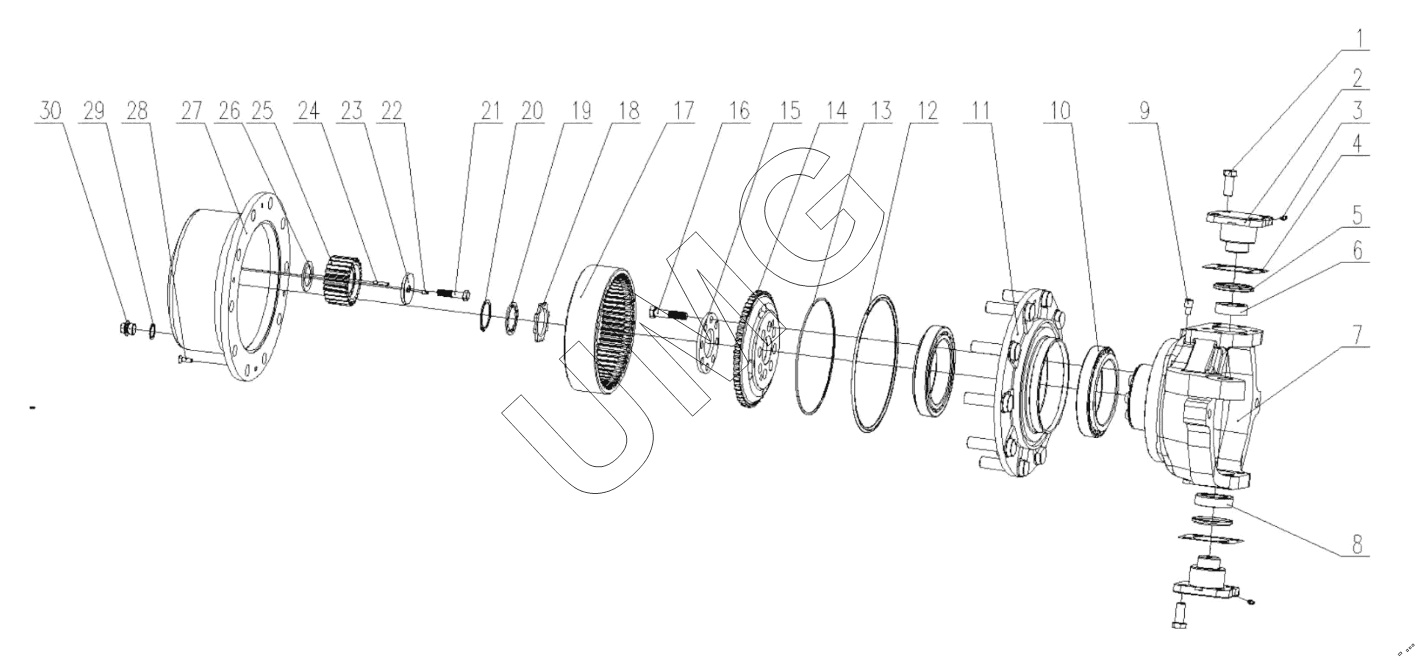

TLH 3507-12. Левый/правый колесный редуктор в сборе
1
2
3
4
4
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9.30.01.00.102 | Болт M16x40 | |
| 2 | 9.30.01.00.004 | Шкворень поворотного кулака | |
| 3 | 9.30.01.00.131 | Тавотница M6 | |
| 4 | 9.30.01.00.057 | Шайба регулировочная | |
| 4 | 9.30.01.00.058 | Шайба регулировочная | |
| 4 | 9.30.01.00.059 | Шайба регулировочная | |
| 5 | 9.30.01.00.090 | Пыльник | |
| 6 | 9.30.01.00.100 | Подшипник скольжения | |
| 7 | 9.30.01.00.012 | Кулак поворотный в сборе | |
| 7 | 9.30.01.00.017 | Кулак поворотный в сборе | |
| 8 | 9.30.01.00.099 | Подшипник скольжения | |
| 9 | 9.30.01.00.077 | Пробка-сапун в сборе | |
| 10 | 9.30.01.00.128 | Подшипник конический роликовый | |
| 11 | 9.30.01.00.013 | Ступица в сборе | |
| 12 | 9.30.01.00.122 | Кольцо уплотнительное | |
| 13 | 9.30.01.00.074 | Кольцо упорное шестерни внутреннего зацепления | |
| 14 | 9.30.01.00.028 | Водило | |
| 15 | 9.30.01.00.049 | Фланец | |
| 16 | 9.30.01.00.103 | Болт M14х1,5х65 | |
| 17 | 9.30.01.00.019 | Шестерня внутреннего зацепления | |
| 18 | 9.30.01.00.054 | Диск фрикционный | |
| 19 | 9.30.01.00.053 | Шайба фрикционная | |
| 20 | 9.30.01.00.101 | Кольцо стопорное тип В | |
| 21 | 9.30.01.00.104 | Болт M12х1,25х55 | |
| 22 | 9.30.01.00.129 | Палец установочный 6m 6х12 | |
| 23 | 9.30.01.00.048 | Прокладка | |
| 24 | 9.30.01.00.133 | Ролик цилиндрический 5х34.8 | |
| 25 | 9.30.01.00.119 | Шестерня сателлитовая | |
| 26 | 9.30.01.00.068 | Шайба | |
| 27 | 9.30.01.00.014 | Картер в сборе | |
| 28 | 9.30.01.00.110 | Винт M8х25 | |
| 29 | 9.30.01.00.117 | Кольцо сальниковое D=22 | |
| 30 | 9.30.01.00.079 | Винт M22х1,5 магнитный запорный с шестигранной головкой |
