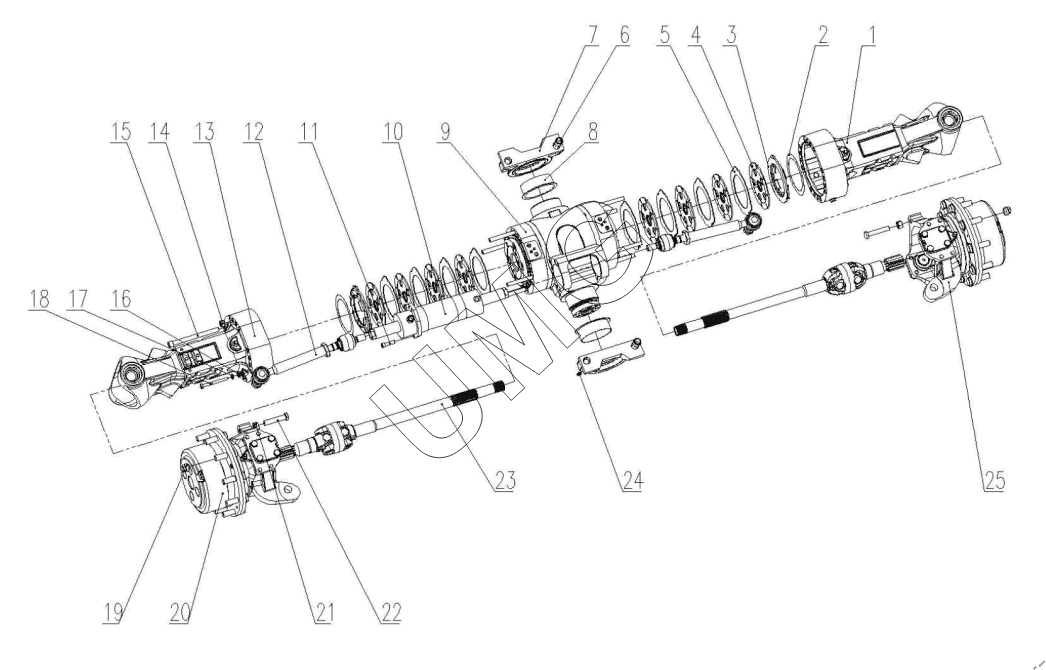

TLH 3507-12. Ведущий мост в сборе (в разобранном виде)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9.30.01.00.023 | Картер правой полуоси в сборе | |
| 2 | 9.30.01.00.056 | Шайба регулировочная | |
| 3 | 9.30.01.00.047 | Шайба тарельчатая | |
| 4 | 9.30.01.00.052 | Диск фрикционный | |
| 5 | 9.30.01.00.046 | Диск прижимной | |
| 6 | 9.30.01.00.034 | Штифт пустотелый установочный | |
| 7 | 9.30.01.00.039 | Опора качающаяся | |
| 8 | 9.30.01.00.002 | Подшипник скольжения | |
| 9 | 9.30.01.00.010 | Передача главная в сборе | |
| 10 | 9.30.01.00.008 | Гидроцилиндр в сборе | |
| 11 | 9.30.01.00.113 | Болт M12x35 | |
| 12 | 9.30.01.00.022 | Наконечник рулевой тяги поворотного кулака в сборе | |
| 13 | 9.30.01.00.020 | Картер левой полуоси в сборе | |
| 14 | 9.30.01.00.106 | Гайка шестигранная M16 | |
| 15 | 9.30.01.00.111 | Болт M16x210 | |
| 16 | 9.30.01.00.116 | Кольцо уплотнительное D=12 | |
| 17 | 9.30.01.00.107 | Гайка шестигранная M12 | |
| 18 | 9.30.01.00.081 | Болт стопорный | |
| 19 | 9.30.01.00.085 | Гайка M22х1,5 ступичная | |
| 20 | 9.30.01.00.015 | Редуктор левый колесный в сборе | |
| 21 | 9.30.01.00.108 | Гайка M18 шестигранная низкая | |
| 22 | 9.30.01.00.080 | Болт стопорный | |
| 23 | 9.30.01.00.021 | Вал приводной в сборе | |
| 24 | 9.30.01.00.132 | Тавотница M10x1 | |
| 25 | 9.30.01.00.016 | Редуктор правый колесный в сборе |
