TLH 3507-12. Установка мостов. 3507-01-50.30.000
13
19
20
21
22
23
24
25
26
27
28
29

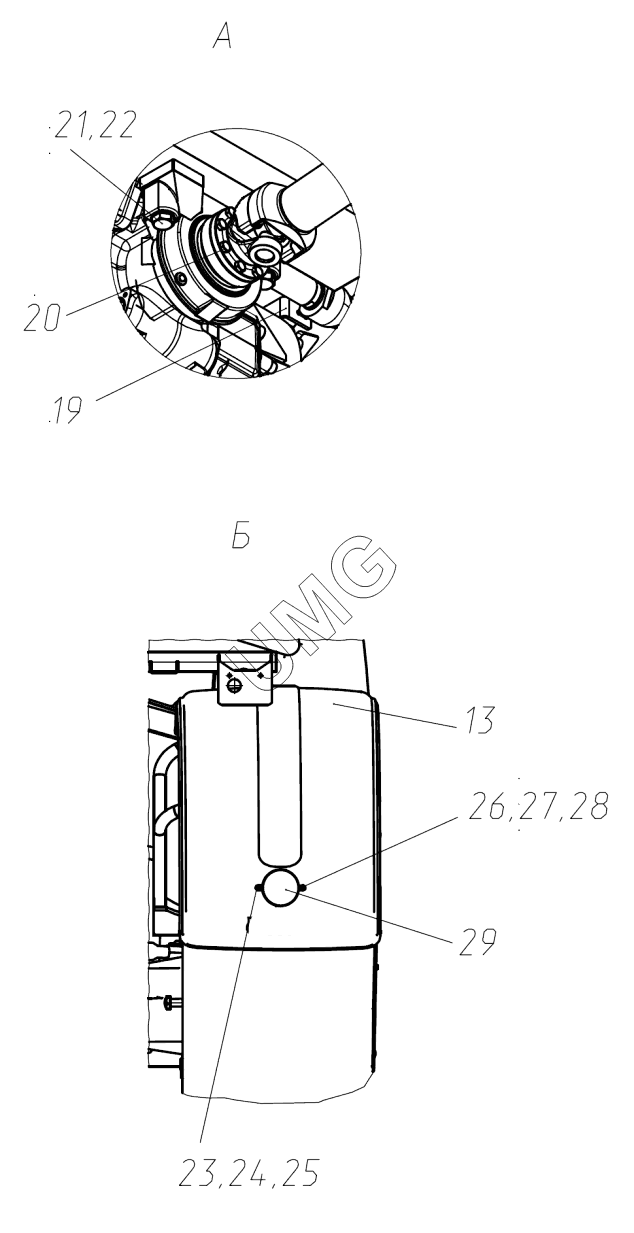

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3507-01-50.30.005 | Доработка крыла 3507-00-50.30.006 | |
| 2 | 96.04.07.00.001 | Винт | |
| 3 | 51.03.27.00.001 | Гайка | |
| 4 | 51.04.02.00.004 | Шайба | |
| 5 | 9.16.01.00.055 | Заглушка | |
| 6 | 3507-01-50.30.530-10 | Кронштейн крыла | |
| 7 | 51.01.02.00.046 | Болт М16-6gх30.58.016 | |
| 8 | 96.02.00.00.007 | Шайба | |
| 9 | 9.16.01.00.199 | Крыло | |
| 10 | 3507-01-50.30.530 | Кронштейн крыла | |
| 11 | 9.16.01.00.184 | Вал карданный | |
| 12 | 9.16.01.00.183 | Вал карданный | |
| 13 | 3507-01-50.30.005-01 | Доработка крыла | |
| 14 | 9.16.01.00.027 | Мост задний | |
| 15 | 9.16.01.00.028 | Мост передний | |
| 16 | 3507-00-50.30.001 | Лист | |
| 17 | 96.00.02.00.017 | Болт | |
| 18 | 51.03.29.00.002 | Гайка | |
| 19 | 3507-01-50.30.700 | Установка датчиков | |
| 20 | 9.16.01.00.200 | Болт | |
| 21 | 96.00.02.00.009 | Болт | |
| 22 | 9.16.01.00.050 | Шайба клиновая | |
| 23 | 51.02.09.00.039 | Винт | |
| 24 | 51.03.05.00.036 | Гайка | |
| 25 | 51.04.04.00.018 | Шайба.65Г.016 | |
| 26 | 3507-01-50.30.007 | Втулка | |
| 27 | 3507-01-50.30.007-01 | Втулка | |
| 28 | 51.04.02.00.077 | Шайба | |
| 29 | 9.10.32.00.001 | Световозвращатель |
