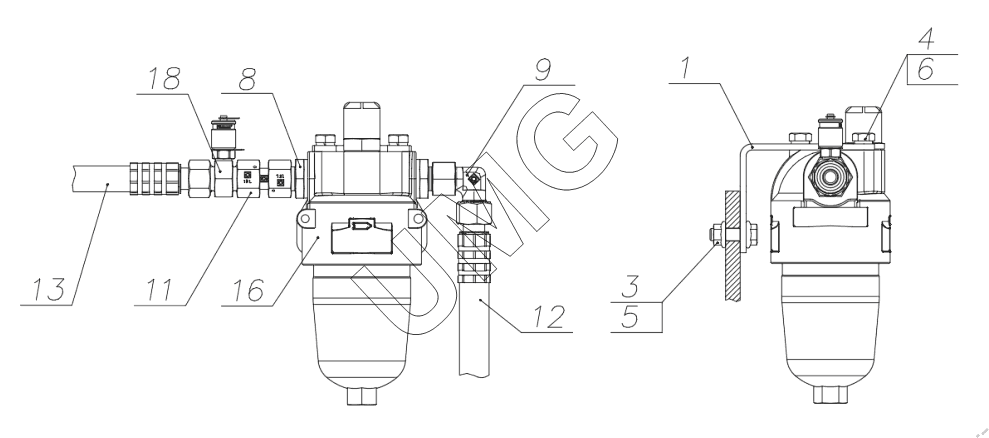

TLH 3507-12. Установка масляного фильтра. 3507-00-44.50.000
1
3
4
5
6
8
9
11
12
13
16
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3507-00-44.50.001 | Кронштейн | |
| 3 | 96.00.00.00.009 | Болт шестигранный с фланцем | |
| 4 | 51.01.02.00.320 | Болт | |
| 5 | 51.03.25.00.001 | Гайка | |
| 6 | 51.04.04.00.001 | Шайба.65Г.016 | |
| 8 | 9.16.02.00.004 | Адаптер | |
| 9 | 9.16.02.00.023 | Адаптер | |
| 11 | 9.16.02.00.046 | Адаптер | |
| 12 | 9.16.06.02.019 | Рукав в сборе РВД | |
| 13 | 9.16.06.02.020 | Рукав в сборе РВД | |
| 16 | 9.16.05.00.054 | Фильтр напорный | |
| 18 | 9.16.05.00.024 | Муфта измерительная |
