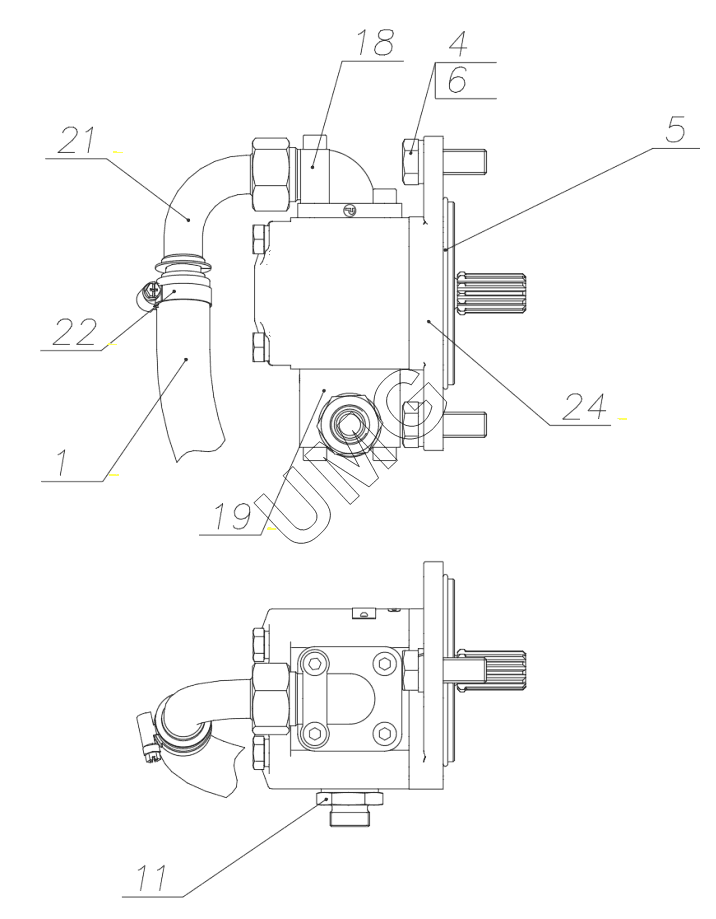

TLH 3507-12. Установка насоса НШ. 3507-00-44.40.000-10
1
4
5
6
11
18
19
21
22
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3507-00-44.40.001 | Рукав всасывающий | |
| 4 | 51.01.02.00.124 | Болт | |
| 5 | 50.02.00.00.086 | Кольцо | |
| 6 | 51.04.04.00.005 | Шайба | |
| 11 | 9.16.02.00.004 | Адаптер | |
| 18 | 9.16.02.00.055 | Фланец | |
| 19 | 9.16.02.00.056 | Фланец | |
| 21 | 9.16.02.00.024 | Фитинг | |
| 22 | 9.16.04.00.009 | Хомут | |
| 24 | 9.16.05.00.049 | Насос шестеренный |
